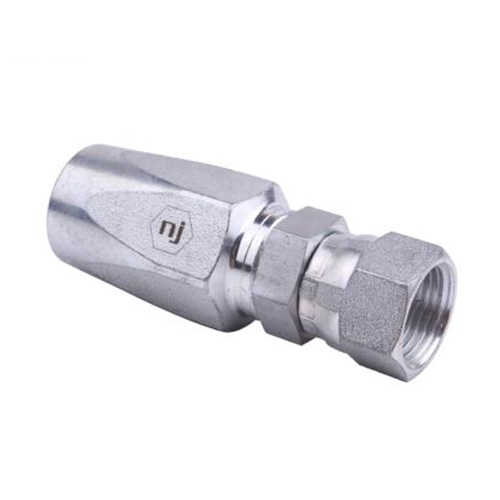

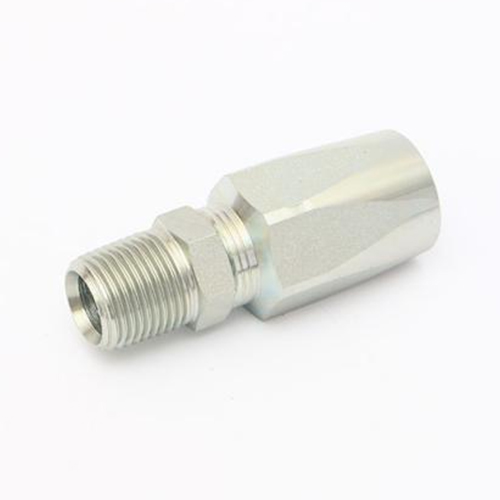

Raccord de tuyau réutilisable en acier inoxydable SAE BSP pour tuyau en caoutchouc R1 R2 R5
Les raccords de flexibles réutilisables sont des raccords hydrauliques réutilisables. Faciles à démonter et à remonter, ils sont idéaux pour remplacer ou réparer des flexibles ou des tubes. Ils permettent de gagner du temps et de l'argent par rapport au remplacement complet du raccord.
Description

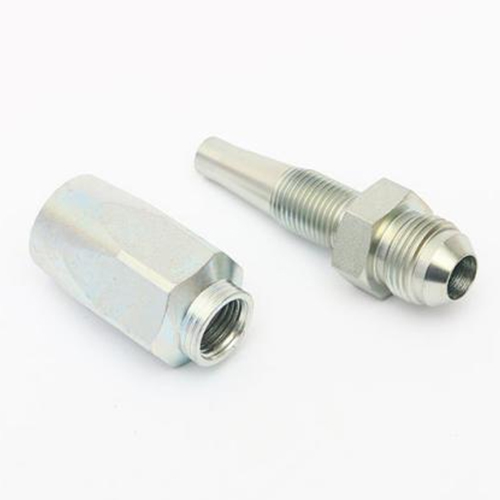

Les raccords de tuyaux réutilisables se composent généralement de deux parties : le raccord (corps uniquement) et la douille, qui se connecte au tuyau ou au tube en caoutchouc. Le raccord et la douille sont conçus pour être vissés ensemble, créant ainsi une connexion sûre et étanche entre les deux composants.
Le côté fileté du raccord peut être mâle ou femelle, et il peut être droit, coudé à 45 degrés, coudé à 90 degrés pour s'adapter à différents environnements d'installation.
Type de filetage côté filetage : Afin de répondre aux exigences des normes d'application des différents marchés et aux exigences de pression de travail des raccords de tuyaux réutilisables dans l'environnement d'application, nous proposons différents types de filetages et de joints comme ci-dessous :
Raccords de tuyaux réutilisables JIC (Joint Industry Committee) : évasés à 37 degrés, SAE J514
Il utilise une surface d'assise évasée à 37 degrés pour assurer la connexion et est conforme à la norme SAE J514. Généralement utilisé pour les basses pressions, il est droit, coudé à 45° et coudé à 90° et convient à divers environnements d'installation.
Raccords de tuyaux réutilisables NPT (National Pipe Thread) : filetage conique
Les filetages NPT sont les plus acceptés sur le marché américain, en particulier en Amérique du Nord. Les raccords réutilisables NPT sont donc mieux vendus aux États-Unis et au Canada.
Raccords de tuyaux réutilisables ORFS (joint torique) : joint torique (SAE J1453)
Le raccord ORFS est le produit le plus populaire pour les équipements haute pression sur le marché actuel, car son joint torique d'extrémité garantit un fonctionnement stable sous une pression de 6000 XNUMX psi. Si vous craignez les fuites, le connecteur amovible ORFS est le choix idéal.
Raccords de tuyaux réutilisables BSP (British Standard Pipe) : incluent BSPP, BSPT et BS 5200
Les raccords de tuyaux réutilisables BSP incluent les raccords BSPP et BSPT. Très populaires en Europe, ils offrent une pression nominale fiable. Les clients qui préfèrent les raccords NPT optent souvent pour des raccords BSP.
JIS : c'est un siège évasé à 30 degrés qui correspond au filetage conique du tuyau JIS (JIS B2351)
Le filetage JIS est également un filetage britannique, couramment utilisé au Japon. Malgré sa faible utilisation, il est très fiable. Il utilise généralement un joint conique à 30 degrés et est conforme à la norme JIS B2351.
Données techniques
I8J - JIC FEMME HÉTÉROGÈNE
| Fil à coudre | Tuyau | Référence | H | H1 | CA | N | ||
| Dash | Taille | Dash | Taille | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J-0704 | 14.3 | 14 | 28 | 9 |
| -8 | 1 / 2-20 | -4 | 1 / 4 " | I8J-0804 | 15.9 | 14 | 28 | 10 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J-0904 | 17.5 | 17 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J-0906 | 17.5 | 17 | 31 | 10 |
| - 12 | 3 / 4-16 | -6 | 3 / 8 " | I8J-1206 | 22.2 | 22 | 32 | 11 |
| - 12 | 3 / 4-16 | -8 | 1 / 2 " | I8J-1208 | 22.2 | 22 | 32 | 11 |
| - 14 | 7 / 8-14 | -6 | 3 / 8 " | I8J-1406 | 25.4 | 22 | 33 | 13 |
| - 14 | 7 / 8-14 | -8 | 1 / 2 " | I8J-1408 | 25.4 | 22 | 33 | 13 |
| - 17 | 1.1 / 16-12 | - 12 | 3 / 4 " | I8J-1712 | 32 | 27 | 39 | 15 |
| - 21 | 1.5 / 16-12 | - 12 | 3 / 4 " | I8J-2112 | 32 | 36 | 42 | 15 |
| - 21 | 1.5 / 16-12 | - 16 | 1" | I8J-2116 | 38 | 36 | 42 | 15 |

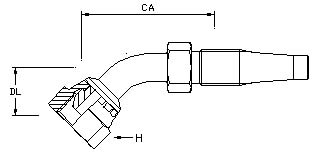

I8J4 - JIC FEMELLE COUDE 45
| Fil à coudre | Tuyau | Référence | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | Taille | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J4-0704 | 14.3 | 14 | 44 | 14 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J4-0904 | 17.5 | 14 | 44 | 15 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J4-0906 | 17.5 | 17 | 54 | 18 | 10 |
| - 12 | 3 / 4-16 | -6 | 3 / 8 " | I8J4-1206 | 22.2 | 19 | 55 | 19 | 11 |
| - 12 | 3 / 4-16 | -8 | 1 / 2 " | I8J4-1208 | 22.2 | 22 | 63 | 22 | 11 |
| - 14 | 7 / 8-14 | -8 | 1 / 2 " | I8J4-1408 | 25.4 | 22 | 65 | 23 | 13 |
| - 17 | 1.1 / 16-12 | - 12 | 3 / 4 " | I8J4-1712 | 32 | 27 | 84 | 27 | 15 |
| - 21 | 1.5 / 16-12 | - 12 | 3 / 4 " | I8J4-2112 | 38 | 36 | 93 | 34 | 15 |
| - 21 | 1.5 / 16-12 | - 16 | 1" | I8J4-2116 | 38 | 36 | 99 | 36 | 15 |

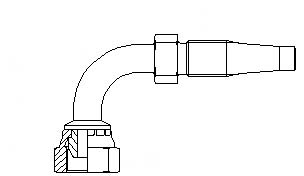

I8J9 - JIC FEMELLE COUDE 90
| Fil à coudre | Tuyau | Référence | H | H1 | CA | DL | N | ||
| Dash | Taille | Dash | Taille | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J9-0704 | 14.3 | 14 | 35 | 29 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J9-0904 | 17.5 | 14 | 35 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J9-0906 | 17.5 | 17 | 48 | 37 | 10 |
| - 12 | 3 / 4-16 | -6 | 3 / 8 " | I8J9-1206 | 22.2 | 19 | 48 | 38 | 11 |
| - 12 | 3 / 4-16 | -8 | 1 / 2 " | I8J9-1208 | 22.2 | 22 | 57 | 45 | 11 |
| - 14 | 7 / 8-14 | -8 | 1 / 2 " | I8J9-1408 | 25.4 | 22 | 57 | 47 | 13 |
| - 17 | 1.1 / 16-12 | - 12 | 3 / 4 " | I8J9-1712 | 32 | 27 | 77 | 59 | 15 |
| - 21 | 1.5 / 16-12 | - 12 | 3 / 4 " | I8J9-2112 | 38 | 36 | 77 | 67 | 15 |
| - 21 | 1.5 / 16-12 | - 16 | 1" | I8J9-2116 | 38 | 36 | 94 | 70 | 15 |
I8JM - JIC HOMME HÉTÉRO
| Fil à coudre | Tuyau | Référence | H | CA | ||
| Dash | Taille | Dash | Taille | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8JM-0704 | 14 | 34 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8JM-0904 | 17 | 35 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8JM-0906 | 17 | 36 |
| - 12 | 3 / 4-16 | -6 | 3 / 8 " | I8JM-1206 | 22 | 38 |
| - 12 | 3 / 4-16 | -8 | 1 / 2 " | I8JM-1208 | 22 | 38 |
| - 14 | 7 / 8-14 | -8 | 1 / 2 " | I8JM-1408 | 24 | 41 |
| - 17 | 1.1 / 16-12 | - 12 | 3 / 4 " | I8JM-1712 | 30 | 48 |
| - 21 | 1.5 / 16-12 | - 16 | 1" | I8JM-2116 | 36 | 52 |
I8F - ORFS FEMELLE COURBE 90°
| Fil à coudre | Tuyau | Référence | H | H1 | CA | DL | |||
| Dash | Taille | Dash | Taille | mm | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8F9-0904 | 17.5 | 14 | 43 | 25 | 8.5 |
| - 11 | 11 / 16-18 | -6 | 3 / 8 " | I8F9-1106 | 20.6 | 19 | 49 | 38 | 9.5 |
| - 13 | 13 / 13-16 | -8 | 1 / 2 " | I8F9-1308 | 23.8 | 22 | 56 | 41 | 11.0 |
I8B - BSPP FEMELLE DROITE
| Fil à coudre | Tuyau | Référence | H | H1 | CA | N | ||
| Dash | BSP | Dash | Taille | mm | mm | mm | mm | |
| -2 | 1 / 8-28 | -4 | 1 / 4 " | I8B-0204 | 14 | 14 | 28 | 4 |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B-0404 | 19 | 16 | 30 | 5 |
| -4 | 1 / 4-19 | -6 | 3 / 8 " | I8B-0406 | 19 | 19 | 34 | 5 |
| -6 | 3 / 8-19 | -4 | 1 / 4 " | I8B-0604 | 22 | 19 | 33 | 6 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B-0606 | 22 | 19 | 34 | 6 |
| -6 | 3 / 8-19 | -8 | 1 / 2 " | I8B-0608 | 22 | 22 | 34 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B-0806 | 27 | 22 | 34 | 7 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B-0808 | 27 | 22 | 34 | 7 |
| - 12 | 3 / 4-14 | -8 | 1 / 2 " | I8B-1208 | 32 | 27 | 34 | 9 |
| - 12 | 3 / 4-14 | - 12 | 3 / 4 " | I8B-1212 | 32 | 27 | 40 | 9 |
| - 16 | 1-11 | - 12 | 3 / 4 " | I8B-1612 | 38 | 36 | 40 | 9 |
| - 16 | 1-11 | - 16 | 1" | I8B-1616 | 38 | 36 | 45 | 9 |
I8B4 - COUDE FEMELLE BSPP 45
| Fil à coudre | Tuyau | Référence | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | Taille | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B4-0404 | 19 | 14 | 45 | 16 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B4-0606 | 22 | 17 | 56 | 20 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B4-0808 | 27 | 22 | 65 | 24 | 7 |
| - 12 | 3 / 4-14 | - 12 | 3 / 4 " | I8B4-1212 | 32 | 27 | 70 | 28 | 9 |
| - 16 | 1"/11 | - 16 | 1" | I8B4-1616 | 38 | 36 | 100 | 33 | 9 |
I8B9 - COUDE FEMELLE BSPP 90
| Fil à coudre | Tuyau | Référence | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | Taille | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B9-0404 | 19 | 14 | 39 | 31 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B9-0606 | 22 | 17 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B9-0806 | 22 | 22 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B9-0808 | 27 | 22 | 57 | 48 | 7 |
| - 12 | 3 / 4-14 | - 12 | 3 / 4 " | I8B9-1212 | 32 | 27 | 77 | 60 | 9 |
| - 16 | 1 "-11 | - 16 | 1" | I8B9-1616 | 38 | 36 | 94 | 73 | 9 |
Remarque : si vous les utilisez sur un tuyau en caoutchouc R1 ou R2, nous les fournirons avec nos douilles RN1 ou RN2, nous les appellerons alors H8J-R1 / H8J-R2 ; si vous souhaitez les utiliser sur un tuyau en caoutchouc R5, nous les assemblerons avec des douilles RN5, notre numéro de pièce est alors H5J.
DÉTAILS
Jusqu'à présent, NJ propose des raccords de tuyaux réutilisables pour les tuyaux en caoutchouc SAE100R1AT, SAE100R2AT et SAE100R5. Nous acceptons également le projet de raccords de tuyaux réutilisables pour les tuyaux 100R7, sous réserve de la fourniture de documents complets et détaillés par le client.
1. Finition : zingué ordinaire (Cr3, argent), zingué nickelé, nickelé
2. Tailles disponibles : 7/16-20” à 1-5/16-12”
3. Pression : disponible en basse pression, de 210 PSI à 500 PSI
4. MOQ : nous gardons la plupart des tailles en stock, donc pas de MOQ ; sinon, le MOQ est de 500 pièces chacune
5. Matériau : acier au carbone (acier n° 45), acier inoxydable (304 ou 316L), laiton
6. Norme : norme SAE/BRITANNIQUE ou selon dessin et échantillons (OEM)
7. Livraison : 7 à 15 jours ouvrables pour les commandes en stock et 30 à 45 jours pour les commandes de production
