Raccords FLARE-O haute pression avec joint torique (SAE 37° Flare)

1. Conception étanche

Le joint torique breveté élimine les fuites de liquide hydraulique, même dans les environnements à fortes vibrations.

Les performances d'étanchéité surpassent celles des raccords évasés métal sur métal conventionnels.

2. Pression et compatibilité

Conçu pour une pression allant jusqu'à 3,000 XNUMX PSI, convient à la plupart des systèmes hydrauliques basse/moyenne pression.

Conforme aux normes SAE J514 (évasement à 37°) et comprend des adaptateurs SAE vers NPT pour plus de polyvalence.

3. Options matérielles

Choix de joints toriques : Buna-N (résistant à l'huile standard), Viton (résistant aux hautes températures/au carburant), EPDM (résistant à l'eau/aux produits chimiques).

Corps de raccord en acier au carbone durable ou en acier inoxydable (en option).

4. Installation simple

Remplacement direct des raccords évasés SAE 37° — aucun outil spécialisé requis.

Conception réutilisable avec un entretien minimal.

F2403

Raccords flare-o F6803

Raccords haute pression flare-o F6803

Raccords hydrauliques flare-o F6803

Considérations clés:

✔ Limites de pression : Ne pas dépasser 3,000 XNUMX psi. Pour des pressions supérieures, consulter NJ pour des alternatives.

✔ Sélection du joint torique : Adaptez le matériau au type de fluide (par exemple, Viton pour le carburant, EPDM pour l'eau glycolée).

✔ Inspection : Vérifiez régulièrement l'usure des joints toriques et remplacez-les s'ils sont endommagés.

Fabrication et assurance qualité

Usinage de précision : les raccords usinés CNC garantissent des angles d'évasement SAE 37° exacts pour une compatibilité parfaite.

Optimisation du joint torique : l'analyse par éléments finis (FEA) valide la compression du joint sous charge.

Test : 100 % testé sous pression pour garantir des performances sans fuite.

Pourquoi choisir les raccords NJ FLARE-O ?

✔ Garantie sans fuite : la technologie des joints toriques surpasse les raccords évasés traditionnels.

✔ Large compatibilité : les adaptateurs SAE 37° et NPT simplifient l'intégration du système.

✔ Durabilité : les revêtements résistants à la corrosion et les matériaux de qualité supérieure prolongent la durée de vie.

✔ Rentable : réduit les temps d’arrêt et les pertes de fluides dues aux fuites.

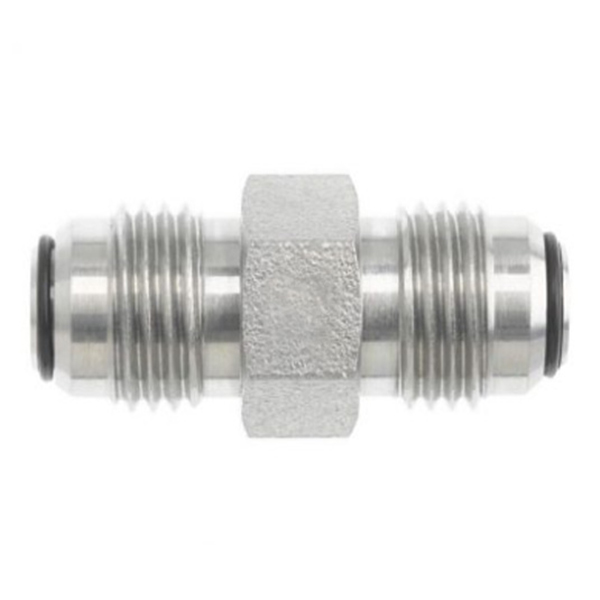

ADAPTATEUR DROIT FLARE-O UNION

Systèmes hydrauliques : tracteurs, engins de chantier et équipements industriels.

Transfert de fluides : conduites de carburant, systèmes de refroidissement et réseaux de lubrification.

Équipements mobiles : Véhicules agricoles, forestiers et miniers.
