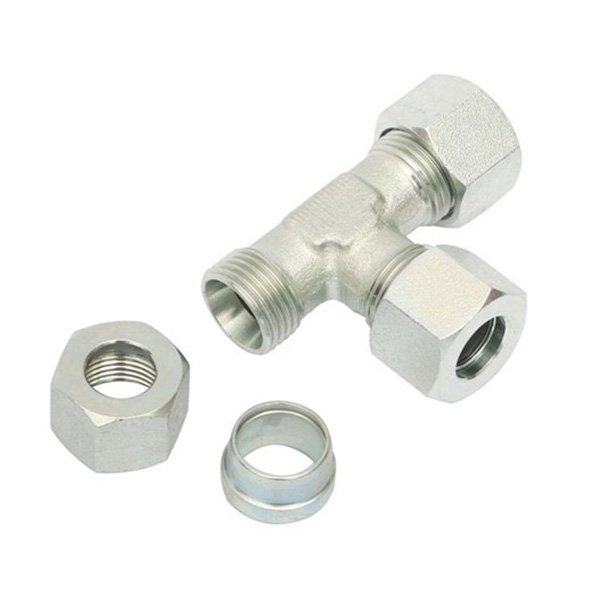

Raccords de tubes hydrauliques à té coudé droit en acier au carbone, type métrique
Les raccords de tubes hydrauliques à morsure métrique, également appelés raccords de tubes métriques à cône de 24°, sont conformes à la norme métrique 2353. Ils sont fréquemment utilisés dans les applications hydrauliques et pneumatiques des équipements de construction, du pétrole et du gaz, de l'automobile, de l'aérospatiale, de la construction navale et des équipements industriels.
Leur principal avantage réside dans leur petite taille, qui les rend adaptés à une utilisation en espaces confinés et réduit l'encombrement total du système hydraulique. Ils sont également faciles à monter et à démonter, et offrent une grande résistance aux vibrations.
Description
Les raccords de tube métriques à morsure sont dotés d'une bague de morsure qui, une fois serrée, mord à l'extérieur du tube pour assurer une connexion solide et étanche. Le raccord est composé de trois éléments : le corps, la bague coupante (ferrule) et l'écrou.
Les raccords de tubes à morsure métrique sont fabriqués en acier au carbone et en acier inoxydable, avec des diamètres extérieurs métriques allant de 6 mm à 38 mm. Les trois types de raccords d'extrémité de tube sont : tube à tube, tube à orifice femelle et tube à filetage mâle.
NJ propose divers adaptateurs de type morsure métrique de différentes formes et types d'étanchéité, ainsi que les types de conversion avec des filetages américains et britanniques comme ci-dessous :
Droit : union et réducteur, mâle à mâle, mâle à femelle, femelle à femelle
Français Outre les raccords de tubes de type métrique mâle à mâle, nous proposons également un type métrique à BSPP avec joint torique et adaptateur de bague de retenue (1CG/1DG), un type métrique à BSPP avec bague ED (1CB-WD/1DB-WD), un type métrique à BSPP avec joint torique et bague de retenue (1CH/1DH), un type jic mâle à métrique (1JC/1JD), un type métrique à cône métrique 60° (1CM/1DM), un type métrique à NPT mâle (1CN/1DN), un type métrique à ORB mâle (1CO/1DO), un type métrique à BSPT mâle (1CT/1DT).
union ou réducteur

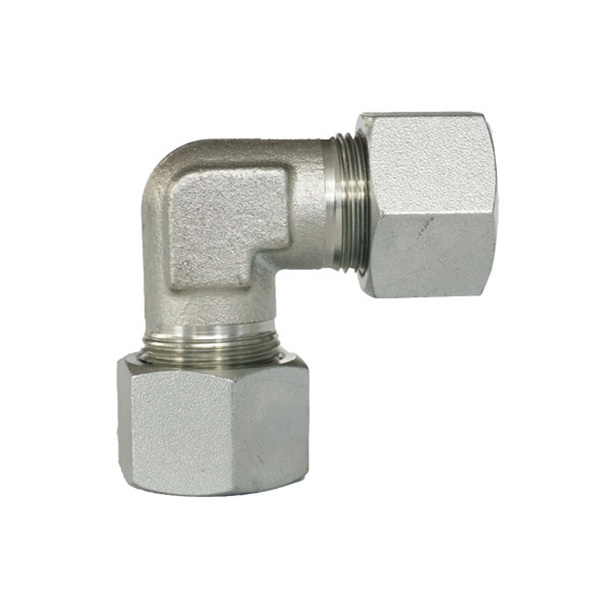

90 coude
té de branche et té de courseDonnées techniques

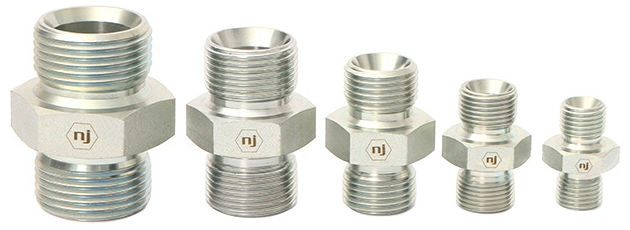

1C/1D - RACCORD UNION MÂLE-MÂLE MÉTRIQUE
| Fil A | Fil B | Référence | L | E | H1 | ||
| Dash | Métrique DKL | Dash | Métrique DKL | mm | mm | mm | |
| -08LL | M08x1.0 (04LL) | -08LL | M08x1.0 (04LL) | 1C-08LL | 20 | 12 | 9 |
| -10LL | M10x1.0 (06LL) | -10LL | M10x1.0 (06LL) | 1C-10LL | 20 | 9 | 11 |
| -12LL | M12x1.0 (08LL) | -12LL | M12x1.0 (08LL) | 1C-12LL | 23 | 12 | 12 |
| - 12 | M12x1.5 (06L) | - 12 | M12x1.5 (06L) | 1C-12 | 24 | 10 | 12 |
| - 14 | M14x1.5 (08L) | - 14 | M14x1.5 (08L) | 1C-14 | 25 | 11 | 14 |
| - 16 | M16x1.5 (10L) | - 16 | M16x1.5 (10L) | 1C-16 | 27 | 13 | 17 |
| - 18 | M18x1.5 (12L) | - 18 | M18x1.5 (12L) | 1C-18 | 28 | 14 | 19 |
| - 22 | M22x1.5 (15L) | - 22 | M22x1.5 (15L) | 1C-22 | 30 | 16 | 24 |
| - 26 | M26x1.5 (18L) | - 26 | M26x1.5 (18L) | 1C-26 | 31 | 16 | 27 |
| - 30 | M30x2 (22L) | - 30 | M30x2 (22L) | 1C-30 | 35 | 20 | 32 |
| - 36 | M36x2 (28L) | - 36 | M36x2 (28L) | 1C-36 | 36 | 21 | 41 |
| - 45 | M45x2 (35L) | - 45 | M45x2 (35L) | 1C-45 | 41 | 20 | 46 |
| - 52 | M52X2 (42L) | - 52 | M52X2 (42L) | 1C-52 | 43 | 21 | 55 |
| - 14 | M14x1.5 (08L) | - 12 | M12x1.5 (06L) | 1C-1412 | 25 | 11 | 14 |
| - 16 | M16x1.5 (10L) | - 12 | M12x1.5 (06L) | 1C-1612 | 26 | 12 | 17 |
| - 16 | M16x1.5 (10L) | - 14 | M14x1.5 (08L) | 1C-1614 | 26 | 12 | 17 |
| - 18 | M18x1.5 (12L) | - 12 | M12x1.5 (06L) | 1C-1812 | 27 | 13 | 19 |
| - 18 | M18x1.5 (12L) | - 14 | M14x1.5 (08L) | 1C-1814 | 27 | 13 | 19 |
| - 18 | M18x1.5 (12L) | - 16 | M16x1.5 (10L) | 1C-1816 | 28 | 14 | 19 |
| - 22 | M22x1.5 (15L) | - 16 | M16x1.5 (10L) | 1C-2216 | 29 | 15 | 24 |
| - 22 | M22x1.5 (15L) | - 18 | M18x1.5 (12L) | 1C-2218 | 29 | 15 | 24 |
| - 26 | M26x1.5 (18L) | - 18 | M18x1.5 (12L) | 1C-2618 | 30 | 16 | 27 |
| - 26 | M26x1.5 (18L) | - 22 | M22x1.5 (15L) | 1C-2622 | 31 | 17 | 27 |
| - 30 | M30x2 (22L) | - 22 | M22x1.5 (15L) | 1C-3022 | 33 | 19 | 32 |
| - 30 | M30x2 (22L) | - 26 | M26x1.5 (18L) | 1C-3026 | 33 | 19 | 32 |
| - 36 | M36x2 (28L) | - 26 | M26x1.5 (18L) | 1C-3626 | 34 | 19 | 41 |
| - 36 | M36x2 (28L) | - 30 | M30x2 (22L) | 1C-3630 | 36 | 21 | 41 |
| - 45 | M45x2 (35L) | - 30 | M30x2 (22L) | 1C-4530 | 39 | 21 | 46 |
1CG/1DG - MÂCHOIRE MÉTRIQUE TYPE X BSPP MÂLE DROIT
| Fil A | Fil B | Référence | L | L1 | F | H1 | ||
| Dash | DKL | Dash | BSPP | mm | mm | mm | mm | |
| -8 | M08x1.0(04LL) | -2 | G1/8X28 | 1CG-0802LL | 24 | 18 | 8 | 14 |
| - 10 | M10x1.0(06LL) | -2 | G1/8X28 | 1CG-1002LL | 24 | 18 | 8 | 14 |
| - 12 | M12x1.0(08LL) | -2 | G1/8X28 | 1CG-1202LL | 24 | 18 | 8 | 14 |
| - 12 | M12x1.5 (06L) | -2 | G1/8X28 | 1CG-1202 | 25 | 18 | 8 | 14 |
| - 12 | M12x1.5 (06L) | -4 | G1/4X19 | 1CG-1204 | 30 | 23 | 12 | 19 |
| - 12 | M12x1.5 (06L) | -6 | G3/8X19 | 1CG-1206 | 31 | 24 | 12 | 22 |
| - 14 | M14x1.5 (08L) | -2 | G1 / 8-28 | 1CG-1402 | 25 | 18 | 8 | 17 |
| - 14 | M14x1.5 (08L) | -4 | G1/4X19 | 1CG-1404 | 30 | 23 | 12 | 19 |
| - 14 | M14x1.5 (08L) | -6 | G3/8X19 | 1CG-1406 | 31 | 24 | 12 | 22 |
| - 14 | M14x1.5 (08L) | -8 | G1/2X14 | 1CG-1408 | 34 | 27 | 14 | 27 |
| - 16 | M16x1.5 (10L) | -2 | G1/8X28 | 1CG-1602 | 27 | 20 | 8 | 17 |
| - 16 | M16x1.5 (10L) | -4 | G1/4X19 | 1CG-1604 | 31 | 24 | 12 | 19 |
| - 16 | M16x1.5 (10L) | -6 | G3/8X19 | 1CG-1606 | 32 | 25 | 12 | 22 |
| - 16 | M16x1.5 (10L) | -8 | G1/2X14 | 1CG-1608 | 35 | 28 | 14 | 27 |
| - 18 | M18x1.5 (12L) | -4 | G1/4X19 | 1CG-1804 | 31 | 24 | 12 | 22 |
| - 18 | M18x1.5 (12L) | -6 | G3/8X19 | 1CG-1806 | 34 | 27 | 12 | 22 |
| - 18 | M18x1.5 (12L) | -8 | G1/2X14 | 1CG-1808 | 37 | 30 | 14 | 27 |
| - 22 | M22x1.5 (15L) | -4 | G1/4X19 | 1CG-2204 | 33 | 26 | 12 | 24 |
| - 22 | M22x1.5 (15L) | -6 | G3/8X19 | 1CG-2206 | 33 | 26 | 12 | 24 |
| - 22 | M22x1.5 (15L) | -8 | G1/2X14 | 1CG-2208 | 38 | 31 | 14 | 27 |
| - 22 | M22x1.5 (15L) | - 12 | G3/4X14 | 1CG-2212 | 40 | 33 | 16 | 32 |
| - 26 | M26x1.5 (18L) | -8 | G1/2X14 | 1CG-2608 | 36 | 29 | 14 | 27 |
| - 26 | M26x1.5 (18L) | - 12 | G3/4X14 | 1CG-2612 | 39 | 32 | 16 | 32 |
| - 30 | M30x2 (22L) | -8 | G1/2X14 | 1CG-3008 | 39 | 32 | 14 | 32 |
| - 30 | M30x2 (22L) | - 12 | G3/4X14 | 1CG-3012 | 41 | 34 | 16 | 32 |
| - 30 | M30x2 (22L) | - 16 | G1X11 | 1CG-3016 | 46 | 38 | 18 | 41 |
| - 30 | M30x2 (22L) | - 20 | G1.1/4X11 | 1CG-3020 | 48 | 41 | 20 | 50 |
| - 36 | M36x2 (28L) | - 12 | G3/4X14 | 1CG-3612 | 45 | 37 | 16 | 38 |
| - 36 | M36x2 (28L) | - 16 | G1X11 | 1CG-3616 | 46 | 38 | 18 | 41 |
| - 36 | M36x2 (28L) | - 20 | G1.1/4X11 | 1CG-3620 | 48 | 41 | 20 | 50 |
| - 45 | M45x2 (35L) | - 16 | G1X11 | 1CG-4516 | 48 | 41 | 18 | 50 |
| - 45 | M45x2 (35L) | - 20 | G1.1/4X11 | 1CG-4520 | 48 | 38 | 20 | 50 |
| - 45 | M45x2 (35L) | - 24 | G1.1/2X11 | 1CG-4524 | 52 | 41 | 22 | 55 |
| - 52 | M52x2 (42L) | - 20 | G1.1/4X11 | 1CG-5220 | 50 | 39 | 20 | 55 |
| - 52 | M52x2 (42L) | - 24 | G1.1/2X11 | 1CG-5224 | 52 | 41 | 22 | 55 |
| - 52 | M52x2 (42L) | - 32 | G2-11 | 1CG-5232 | 22 | 70 | ||
1JC/1JD - JIC MÂLE X MÉTRIQUE TYPE DE MORSURE DROIT
| Fil A | Fil B | Référence | L | E | F | H | ||
| Dash | JIC | Dash | DKL | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | - 12 | M12x1.5 | 1JC-0712 | 31 | 14 | 10 | 14 |
| -7 | 7 / 16-20 | - 14 | M14x1.5 | 1JC-0714 | 30 | 14 | 10 | 16 |
| -7 | 7 / 16-20 | - 16 | M16x1.5 | 1JC-0716 | 31 | 14 | 11 | 17 |
| -9 | 9 / 16-18 | - 12 | M12x1.5 | 1JC-0912 | 31 | 14 | 10 | 17 |
| -9 | 9 / 16-18 | - 14 | M14x1.5 | 1JC-0914 | 31 | 14 | 10 | 17 |
| -9 | 9 / 16-18 | - 16 | M16x1.5 | 1JC-0916 | 31 | 14 | 11 | 17 |
| -9 | 9 / 16-18 | - 18 | M18x1.5 | 1JC-0918 | 32 | 14 | 11 | 19 |
| -9 | 9 / 16-18 | - 22 | M22x1.5 | 1JC-0922 | 35 | 14 | 12 | 24 |
| - 12 | 3 / 4-16 | - 14 | M14x1.5 | 1JC-1214 | 34 | 17 | 10 | 22 |
| - 12 | 3 / 4-16 | - 16 | M16x1.5 | 1JC-1216 | 35 | 17 | 11 | 22 |
| - 12 | 3 / 4-16 | - 18 | M18x1.5 | 1JC-1218 | 35 | 17 | 11 | 22 |
| - 12 | 3 / 4-16 | - 22 | M22x1.5 | 1JC-1222 | 38 | 17 | 12 | 24 |
| - 14 | 7 / 8-14 | - 18 | M18x1.5 | 1JC-1418 | 40 | 19 | 11 | 24 |
| - 14 | 7 / 8-14 | - 22 | M22x1.5 | 1JC-1422 | 41 | 19 | 12 | 24 |
| - 14 | 7 / 8-14 | - 26 | M26x1.5 | 1JC-1426 | 42 | 19 | 12 | 27 |
| - 17 | 1.1 / 16-12 | - 18 | M18x1.5 | 1JC-1718 | 42 | 22 | 11 | 30 |
| - 17 | 1.1 / 16-12 | - 22 | M22x1.5 | 1JC-1722 | 43 | 22 | 12 | 30 |
| - 17 | 1.1 / 16-12 | - 26 | M26x1.5 | 1JC-1726 | 43 | 22 | 12 | 30 |
| - 17 | 1.1 / 16-12 | - 30 | M30x2.0 | 1JC-1730 | 47 | 22 | 14 | 32 |
| - 21 | 1.5 / 16-12 | - 36 | M36x2.0 | 1JC-2136 | 48 | 23 | 14 | 41 |
| - 26 | 1.5 / 8-12 | - 45 | M45x2.0 | 1JC-2645 | 53 | 24 | 16 | 46 |
| - 30 | 1.7 / 8-12 | - 52 | M52x2.0 | 1JC-3052 | 58 | 27 | 16 | 60 |

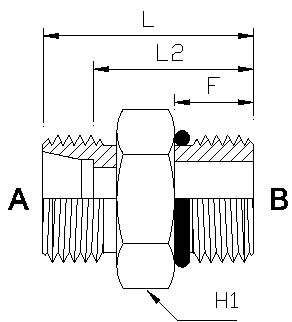

1CN/1DN - RACCORD MÉTRIQUE TYPE X NPT MÂLE DROIT
| Fil A | Fil B | Référence | L | L2 | F | H1 | ||
| Dash | DKL | Dash | NPT | mm | mm | mm | mm | |
| - 12 | M12x1.5 (06L) | -2 | 1 / 8x27 | 1CN-1202 | 24 | 17 | 10 | 12 |
| - 12 | M12x1.5 (06L) | -4 | 1 / 4x18 | 1CN-1204 | 30 | 23 | 15 | 17 |
| - 14 | M14x1.5 (08L) | -4 | 1 / 4x18 | 1CN-1404 | 30 | 23 | 15 | 17 |
| - 14 | M14x1.5 (08L) | -6 | 3 / 8x18 | 1CN-1406 | 30 | 23 | 15 | 19 |
| - 16 | M16x1.5 (10L) | -2 | 1 / 8x27 | 1CN-1602 | 25 | 18 | 10 | 17 |
| - 16 | M16x1.5 (10L) | -4 | 1 / 4x18 | 1CN-1604 | 31 | 24 | 15 | 17 |
| - 16 | M16x1.5 (10L) | -6 | 3 / 8x18 | 1CN-1606 | 32 | 25 | 15 | 19 |
| - 18 | M18x1.5 (12L) | -4 | 1 / 4x18 | 1CN-1804 | 32 | 25 | 15 | 19 |
| - 18 | M18x1.5 (12L) | -6 | 3 / 8x18 | 1CN-1806 | 32 | 25 | 15 | 19 |
| - 18 | M18x1.5 (12L) | -8 | 1 / 2x14 | 1CN-1808 | 37 | 30 | 20 | 22 |
| - 22 | M22x1.5 (15L) | -6 | 3 / 8x18 | 1CN-2206 | 33 | 26 | 15 | 24 |
| - 22 | M22x1.5 (15L) | -8 | 1 / 2x14 | 1CN-2208 | 38 | 31 | 20 | 24 |
| - 26 | M26x1.5 (18L) | -6 | 3 / 8x18 | 1CN-2606 | 34 | 27 | 15 | 27 |
| - 26 | M26x1.5 (18L) | -8 | 1 / 2x14 | 1CN-2608 | 39 | 32 | 20 | 27 |
| - 26 | M26x1.5 (18L) | - 12 | 3 / 4x14 | 1CN-2612 | 39 | 32 | 20 | 30 |
| - 30 | M30x2 (22L) | -8 | 1 / 2x14 | 1CN-3008 | 41 | 34 | 20 | 32 |
| - 30 | M30x2 (22L) | - 12 | 3 / 4x14 | 1CN-3012 | 41 | 34 | 20 | 32 |
| - 30 | M30x2 (22L) | - 16 | MONITORING | 1CN-3016 | 47 | 40 | 25 | 36 |
| - 36 | M36x2 (28L) | - 16 | MONITORING | 1CN-3616 | 47 | 40 | 25 | 41 |
| - 36 | M36x2 (28L) | - 20 | 1.1 / 4x11.5 | 1CN-3620 | 49 | 42 | 25 | 46 |
| - 45 | M45x2 (35L) | - 20 | 1.1 / 4x11.5 | 1CN-4520 | 51 | 14 | 25 | 46 |
| - 52 | M52x2 (42L) | - 24 | 1.1 / 2x11.5 | 1CN-5224 | 53 | 42 | 26 | 55 |
1CT/1DT - MÂCHOIRE MÉTRIQUE TYPE X BSPT MÂLE DROIT
| Fil A | Fil B | Référence | L | L2 | F | H1 | ||
| Dash | DKL | Dash | BSPT | mm | mm | mm | mm | |
| -8 | MONITORING | -2 | 2001/8/28 | 1CT-0802LL | 22 | 18 | 10 | 12 |
| - 10 | MONITORING | -2 | 2001/8/28 | 1CT-1002LL | 22 | 17 | 10 | 12 |
| - 12 | MONITORING | -2 | 1 / 8-28 | 1CT-1202LL | 26 | 21 | 10 | 12 |
| - 12 | M12x1.5 (06L) | -2 | 1 / 8x28 | 1CT-1202 | 28 | 21 | 10 | 12 |
| - 12 | M12x1.5 (06L) | -4 | 1 / 4x19 | 1CT-1204 | 32 | 25 | 15 | 14 |
| - 14 | M14x1.5 (08L) | -2 | 1 / 8x28 | 1CT-1402 | 27 | 20 | 10 | 17 |
| - 14 | M14x1.5 (08L) | -4 | 1 / 4x19 | 1CT-1404 | 32 | 25 | 15 | 17 |
| - 14 | M14x1.5 (08L) | -6 | 3 / 8x19 | 1CT-1406 | 34 | 27 | 15 | 19 |
| - 16 | M16x1.5 (10L) | -2 | 1 / 8x28 | 1CT-1602 | 27 | 20 | 10 | 17 |
| - 16 | M16x1.5 (10L) | -4 | 1 / 4x19 | 1CT-1604 | 33 | 26 | 15 | 17 |
| - 16 | M16x1.5 (10L) | -6 | 3 / 8x19 | 1CT-1606 | 35 | 28 | 15 | 19 |
| - 16 | M16x1.5 (10L) | -8 | 1 / 2x14 | 1CT-1608 | 39 | 32 | 19 | 22 |
| - 18 | M18x1.5 (12L) | -4 | 1 / 4x19 | 1CT-1804 | 35 | 28 | 15 | 19 |
| - 18 | M18x1.5 (12L) | -6 | 3 / 8x19 | 1CT-1806 | 35 | 28 | 15 | 19 |
| - 18 | M18x1.5 (12L) | -8 | 1 / 2x14 | 1CT-1808 | 39 | 32 | 19 | 22 |
| - 22 | M22x1.5 (15L) | -6 | 3 / 8x19 | 1CT-2206 | 35 | 28 | 15 | 24 |
| - 22 | M22x1.5 (15L) | -8 | 1 / 2x14 | 1CT-2208 | 40 | 33 | 19 | 24 |
| - 26 | M26x1.5 (18L) | -8 | 1 / 2x14 | 1CT-2608 | 41 | 33 | 19 | 27 |
| - 26 | M26x1.5 (18L) | - 12 | 3 / 4x14 | 1CT-2612 | 41 | 33 | 20 | 30 |
| - 30 | M30x2 (22L) | - 12 | 3 / 4x14 | 1CT-3012 | 43 | 35 | 20 | 32 |
| - 30 | M30x2 (22L) | - 16 | MONITORING | 1CT-3016 | 50 | 42 | 25 | 36 |
| - 36 | M36x2 (28L) | - 16 | MONITORING | 1CT-3616 | 52 | 45 | 26 | 38 |
| - 36 | M36x2 (28L) | - 20 | 1.1 / 4x11 | 1CT-3620 | 56 | 49 | 27 | 50 |
| - 45 | M45x2 (35L) | - 20 | 1.1 / 4x11 | 1CT-4520 | 58 | 51 | 27 | 50 |
| - 52 | M52x2 (42L) | - 24 | 1.1 / 2x11 | 1CT-5224 | 60 | 53 | 27 | 55 |
1CO/1DO - MÂCHOIRE MÉTRIQUE TYPE X ORB MÂLE DROIT
| Fil A | Fil B | Référence | L | L2 | F | H1 | ||
| Dash | DKL | Dash | UNO | mm | mm | mm | mm | |
| - 12 | M12x1.5 (06L) | -7 | 7 / 16-20 | 1CO-1207 | 25 | 18 | 9 | 14 |
| - 14 | M14x1.5 (08L) | -7 | 7 / 16x20 | 1CO-1407 | 26 | 19 | 9 | 17 |
| - 14 | M14x1.5 (08L) | -9 | 9 / 16x18 | 1CO-1409 | 27 | 19 | 10 | 17 |
| - 14 | M14x1.5 (08L) | - 12 | 3 / 4x16 | 1CO-1412 | 28 | 10 | 11 | 24 |
| - 16 | M16x1.5 (10L) | -7 | 7 / 16x20 | 1CO-1607 | 27 | 20 | 9 | 17 |
| - 16 | M16x1.5 (10L) | -9 | 9 / 16x18 | 1CO-1609 | 27 | 19 | 10 | 17 |
| - 16 | M16x1.5 (10L) | - 12 | 3 / 4x16 | 1CO-1612 | 31 | 25 | 11 | 24 |
| - 16 | M16x1.5 (10L) | - 14 | 7 / 8-14 | 1CO-1614 | 31 | 25 | 13 | 27 |
| - 18 | M18x1.5 (12L) | -9 | 9 / 16x18 | 1CO-1809 | 28 | 21 | 10 | 19 |
| - 18 | M18x1.5 (12L) | - 12 | 3 / 4x16 | 1CO-1812 | 31 | 24 | 11 | 24 |
| - 18 | M18x1.5 (12L) | - 14 | 7 / 8x14 | 1CO-1814 | 34 | 27 | 13 | 27 |
| - 18 | M18x1.5 (12L) | - 17 | 1.1 / 16-12 | 1CO-1817 | 36 | 29 | 15 | 32 |
| - 22 | M22x1.5 (15L) | -9 | 9 / 16-18 | 1CO-2209 | 31 | 24 | 10 | 24 |
| - 22 | M22x1.5 (15L) | - 12 | 3 / 4x16 | 1CO-2212 | 32 | 25 | 11 | 24 |
| - 22 | M22x1.5 (15L) | - 14 | 7 / 8x14 | 1CO-2214 | 35 | 28 | 13 | 27 |
| - 22 | M22x1.5 (15L) | - 14 | 1.1 / 16x12 | 1CO-2217 | 37 | 30 | 15 | 32 |
| - 26 | M26x1.5 (18L) | - 12 | 3 / 4x16 | 1CO-2612 | 33 | 26 | 11 | 27 |
| - 26 | M26x1.5 (18L) | - 14 | 7 / 8x14 | 1CO-2614 | 35 | 27 | 13 | 27 |
| - 26 | M26x1.5 (18L) | - 17 | 1.1 / 16x12 | 1CO-2617 | 39 | 32 | 15 | 32 |
| - 30 | M30x2 (22L) | - 12 | 3 / 4-16 | 1CO-3012 | 33 | 25 | 11 | 32 |
| - 30 | M30x2 (22L) | - 14 | 7 / 8x14 | 1CO-3014 | 37 | 30 | 13 | 32 |
| - 30 | M30x2 (22L) | - 17 | 1.1 / 16x12 | 1CO-3017 | 39 | 32 | 15 | 32 |
| - 30 | M30x2 (22L) | - 21 | 1.5 / 16x12 | 1CO-3021 | 40 | 33 | 15 | 41 |
| - 36 | M36x2 (28L) | - 17 | 1.1 / 16x12 | 1CO-3617 | 40 | 33 | 15 | 41 |
| - 36 | M36x2 (28L) | - 21 | 1.5 / 16x12 | 1CO-3621 | 40 | 33 | 15 | 41 |
| - 36 | M36x2 (28L) | - 26 | 1.5 / 8-12 | 1CO-3626 | 41 | 31 | 16 | 50 |
| - 45 | M45x2 (35L) | - 21 | 1.5 / 16x12 | 1CO-4521 | 43 | 33 | 15 | 50 |
| - 45 | M45x2 (35L) | - 26 | 1.5 / 8x12 | 1CO-4526 | 43 | 33 | 15 | 50 |
| - 52 | M52x2 (42L) | - 26 | 1.5 / 8x12 | 1CO-5226 | 45 | 34 | 15 | 60 |
2C/2D - MÂLE À FEMELLE TYPE DE MORSURE MÉTRIQUE DROIT
| A | B | Référence | L | L2 | H1 | H | ||
| Dash | DKL | Dash | DKOL | mm | mm | mm | mm | |
| - 12 | M12x1.5 (08L) | - 12 | M12x1.5 (08L) | 2C-12 | 43 | 36 | 12 | 14 |
| - 14 | M14x1.5 (08L) | - 14 | M14x1.5 (08L) | 2C-14 | 43 | 36 | 14 | 17 |
| - 16 | M16x1.5 (10L) | - 16 | M16x1.5 (10L) | 2C-16 | 43 | 36 | 17 | 19 |
| - 18 | M16x1.5 (12L) | - 18 | M16x1.5 (12L) | 2C-18 | 43 | 36 | 19 | 22 |
| - 22 | M22x1.5 (15L) | - 22 | M22x1.5 (15L) | 2C-22 | 43 | 36 | 24 | 27 |
| - 26 | M26x1.5 (18L) | - 26 | M26x1.5 (18L) | 2C-26 | 44 | 36 | 27 | 32 |
| - 30 | M30x2 (22L) | - 30 | M30x2 (22L) | 2C-30 | 48 | 40 | 32 | 36 |
| - 36 | M36x2 (28L) | - 36 | M36x2 (28L) | 2C-36 | 48 | 40 | 41 | 41 |
| - 45 | M45x2 (35L) | - 45 | M45x2 (35L) | 2C-45 | 61 | 50 | 46 | 50 |
| - 12 | M12x1.5 (06L) | - 14 | M14x1.5 (08L) | 2C-1214 | 31 | 24 | 17 | 14 |
| - 12 | M12x1.5 (06L) | - 16 | M16x1.5 (10L) | 2C-1216 | 32 | 25 | 19 | 19 |
| - 12 | M12x1.5 (06L) | - 18 | M18x1.5 (12L) | 2C-1218 | 32 | 25 | 0 | 22 |
| - 12 | M12x1.5 (06L) | - 26 | M26x1.5 (18L) | 2C-1226 | 36 | 28 | 0 | 32 |
| - 14 | M14x1.5 (08L) | - 12 | M12x1.5 (06L) | 2C-1412 | 31 | 24 | 12 | 17 |
| - 14 | M14x1.5 (08L) | - 16 | M16x1.5 (10L) | 2C-1416 | 32 | 0 | 0 | 19 |
| - 14 | M14x1.5 (08L) | - 18 | M18x1.5 (12L) | 2C-1418 | 32 | 0 | 0 | 22 |
| - 14 | M14x1.5 (08L) | - 22 | M22x1.5 (15L) | 2C-1422 | 36 | 0 | 0 | 27 |
| - 14 | M14x1.5 (08L) | - 26 | M26x1.5 (18L) | 2C-1426 | 36 | 0 | 0 | 32 |
| - 16 | M16x1.5 (10L) | - 12 | M12x1.5 (06L) | 2C-1612 | 32 | 25 | 14 | 19 |
| - 16 | M16x1.5 (10L) | - 14 | M14x1.5 (08L) | 2C-1614 | 32 | 25 | 14 | 19 |
| - 16 | M16x1.5 (10L) | - 18 | M18x1.5 (12L) | 2C-1618 | 33 | 0 | 0 | 22 |
| - 16 | M16x1.5 (10L) | - 22 | M22x1.5 (15L) | 2C-1622 | 37 | 0 | 0 | 27 |
| - 16 | M16x1.5 (10L) | - 26 | M26x1.5 (18L) | 2C-1626 | 37 | 0 | 0 | 32 |
| - 16 | M16x1.5 (10L) | - 30 | M30x2 (22L) | 2C-1630 | 40 | 0 | 0 | 36 |
| - 18 | M18x1.5 (12L) | - 22 | M22x1.5 (15L) | 2C-1822 | 0 | 0 | 0 | 27 |
| - 18 | M18x1.5 (12L) | - 26 | M26x1.5 (18L) | 2C-1826 | 0 | 0 | 0 | 32 |
| - 18 | M18x1.5 (12L) | - 30 | M30x2 (22L) | 2C-1830 | 0 | 0 | 0 | 36 |
| - 18 | M18x1.5 (12L) | - 36 | M36x2 (28L) | 2C-1836 | 0 | 0 | 0 | 41 |
| - 22 | M22x1.5 (15L) | - 16 | M16x1.5 (10L) | 2C-2216 | 37 | 30 | 19 | 27 |
| - 22 | M22x1.5 (15L) | - 26 | M26x1.5 (18L) | 2C-2226 | 0 | 0 | 0 | 32 |
| - 22 | M22x1.5 (15L) | - 30 | M30x2 (22L) | 2C-2230 | 0 | 0 | 0 | 36 |
| - 22 | M22x1.5 (15L) | - 36 | M36x2 (28L) | 2C-2236 | 0 | 0 | 0 | 41 |
| - 22 | M22x1.5 (15L) | - 45 | M45x2 (35L) | 2C-2245 | 0 | 0 | 0 | 50 |
| - 26 | M26x1.5 (18L) | - 30 | M30x2 (22L) | 2C-2630 | 0 | 0 | 0 | 36 |
| - 26 | M26x1.5 (18L) | - 36 | M36x2 (28L) | 2C-2636 | 0 | 0 | 0 | 41 |
| - 26 | M26x1.5 (18L) | - 45 | M45x2 (35L) | 2C-2645 | 0 | 0 | 0 | 50 |
| - 26 | M26x1.5 (18L) | - 52 | M52x2 (42L) | 2C-2652 | 0 | 0 | 0 | 60 |
| - 30 | M30x2 (22L) | - 36 | M36x2 (28L) | 2C-3036 | 0 | 0 | 0 | 41 |
| - 30 | M30x2 (22L) | - 45 | M45x2 (35L) | 2C-3045 | 0 | 0 | 0 | 50 |
| - 30 | M30x2 (22L) | - 52 | M52x2 (42L) | 2C-3052 | 0 | 0 | 0 | 60 |
| - 36 | M36x2 (28L) | - 45 | M45x2 (35L) | 2C-3645 | 0 | 0 | 0 | 50 |
| - 36 | M36x2 (28L) | - 52 | M52x2 (42L) | 2C-3652 | 0 | 0 | 0 | 60 |
| - 45 | M45x2 (35L) | - 52 | M52x2 (42L) | 2C-4552 | 0 | 0 | 0 | 60 |
| - 52 | M52x2 (42L) | - 45 | M45x2 (35L) | 2C-5245 | 54 | 43 | 50 | 50 |
3C/3D - TYPE BITYE MÉTRIQUE FEMELLE À FEMELLE DROIT
| Fil A | Fil B | Référence | L | H | H1 | ||
| Dash | DKOL | Dash | DKOL | mm | mm | mm | |
| - 12 | M12x1.5 (06L) | - 12 | M12x1.5 (06L) | 3C-12 | 33 | 14 | 14 |
| - 14 | M14x1.5 (08L) | - 14 | M14x1.5 (08L) | 3C-14 | 33 | 17 | 17 |
| - 16 | M16x1.5 (10L) | - 16 | M16x1.5 (10L) | 3C-16 | 34 | 19 | 19 |
| - 16 | M16x1.5 (10L) | - 14 | M14x1.5 (08L) | 3C-1614 | 34 | 19 | 17 |
| - 18 | M18x1.5 (12L) | - 18 | M18x1.5 (12L) | 3C-18 | 34 | 22 | 22 |
| - 18 | M18x1.5 (12L) | - 14 | M14x1.5 (08L) | 3C-1814 | 34 | 22 | 17 |
| - 22 | M22x1.5 (15L) | - 22 | M22x1.5 (15L) | 3C-22 | 39 | 27 | 27 |
| - 26 | M26x1.5 (18L) | - 22 | M22x1.5 (15L) | 3C-2622 | 40 | 32 | 27 |
| - 26 | M26x1.5 (18L) | - 26 | M26x1.5 (18L) | 3C-26 | 38 | 32 | 32 |
| - 30 | M30x2 (22L) | - 30 | M30x2 (22L) | 3C-30 | 44 | 36 | 36 |
| - 36 | M36x2 (28L) | - 36 | M36x2 (28L) | 3C-36 | 48 | 41 | 41 |
| - 45 | M45x2 (35L) | - 45 | M45x2 (35L) | 3C-45 | 52 | 50 | 50 |
| - 52 | M52x2 (42L) | - 52 | M52x2 (42L) | 3C-52 | 57 | 60 | 60 |
1C9/1D9 - COUDE 90° MÂLE-MÂLE MÉTRIQUE
| Fil A | Fil B | Référence | L1 | L2 | S1 | ||
| Dash | Métrique DKL | Dash | Métrique DKL | mm | mm | mm | |
| -08LL | M08x1.0 (04LL) | -08LL | M08x1.0 (04LL) | 1C9-08LL | 15 | 11 | 9 |
| -10LL | M10x1.0 (06LL) | -10LL | M10x1.0 (06LL) | 1C9-10LL | 15 | 10 | 9 |
| -12LL | M12x1.0 (08LL) | -12LL | M12x1.0 (08LL) | 1C9-12LL | 17 | 12 | 12 |
| - 12 | M12x1.5 (06L) | - 12 | M12x1.5 (06L) | 1C9-12 | 19 | 12 | 12 |
| - 14 | M14x1.5 (08L) | - 14 | M14x1.5 (08L) | 1C9-14 | 21 | 14 | 12 |
| - 16 | M16x1.5 (10L) | - 16 | M16x1.5 (10L) | 1C9-16 | 22 | 15 | 14 |
| - 18 | M18x1.5 (12L) | - 18 | M18x1.5 (12L) | 1C9-18 | 24 | 17 | 17 |
| - 22 | M22x1.5 (15L) | - 22 | M22x1.5 (15L) | 1C9-22 | 28 | 21 | 19 |
| - 26 | M26x1.5 (18L) | - 26 | M26x1.5 (18L) | 1C9-26 | 31 | 24 | 24 |
| - 30 | M30x2 (22L) | - 30 | M30x2 (22L) | 1C9-30 | 35 | 28 | 27 |
| - 36 | M36x2 (28L) | - 36 | M36x2 (28L) | 1C9-36 | 38 | 31 | 36 |
| - 45 | M45x2 (35L) | - 45 | M45x2 (35L) | 1C9-45 | 45 | 35 | 41 |
| - 52 | M52X2 (42L) | - 52 | M52X2 (42L) | 1C9-52 | 51 | 40 | 50 |
2C9/2D9 - COUDE 90° MÂLE-FEMELLE MÉTRIQUE
| A | B | Référence | L1 | L2 | L3 | S1 | ||
| Dash | DKL | Dash | DKOL | mm | mm | mm | mm | |
| - 12 | M12x1.5 (06L) | - 12 | M12x1.5 (06L) | 2C9-12 | 19 | 12 | 26 | 12 |
| - 14 | M14x1.5 (08L) | - 14 | M14x1.5 (08L) | 2C9-14 | 21 | 14 | 28 | 12 |
| - 16 | M16x1.5 (10L) | - 16 | M16x1.5 (10L) | 2C9-16 | 22 | 15 | 29 | 14 |
| - 18 | M18x1.5 (12L) | - 18 | M18x1.5 (12L) | 2C9-18 | 24 | 17 | 30 | 17 |
| - 22 | M22x1.5 (15L) | - 22 | M22x1.5 (15L) | 2C9-22 | 28 | 21 | 33 | 19 |
| - 26 | M26x1.5 (18L) | - 26 | M26x1.5 (18L) | 2C9-26 | 31 | 24 | 36 | 24 |
| - 30 | M30x2 (22L) | - 30 | M30x2 (22L) | 2C9-30 | 35 | 28 | 39 | 27 |
| - 36 | M36x2 (28L) | - 36 | M36x2 (28L) | 2C9-36 | 38 | 31 | 42 | 36 |
| - 45 | M45x2 (35L) | - 45 | M45x2 (35L) | 2C9-45 | 45 | 35 | 51 | 41 |
| - 52 | M52x2 (42L) | - 52 | M52x2 (42L) | 2C9-52 | 51 | 40 | 60 | 50 |
AC/AD - TÉ MÂLE MÉTRIQUE TYPE BITE
| A | B | C | Référence | E | F | G | S1 | |||
| Dash | DKL | Dash | DKL | Dash | DKL | mm | mm | mm | mm | |
| - 12 | M12x1.5(06L) | - 12 | M12x1.5(06L) | - 12 | M12x1.5(06L) | AC-12 | 19 | 19 | 19 | 12 |
| - 14 | M14x1.5(08L) | - 14 | M14x1.5(08L) | - 14 | M14x1.5(08L) | AC-14 | 21 | 21 | 21 | 12 |
| - 16 | M16x1.5(10L) | - 16 | M16x1.5(10L) | - 16 | M16x1.5(10L) | AC-16 | 22 | 22 | 22 | 14 |
| - 18 | M18x1.5(12L) | - 18 | M18x1.5(12L) | - 18 | M18x1.5(12L) | AC-18 | 24 | 24 | 24 | 17 |
| - 22 | M22x1.5(15L) | - 22 | M22x1.5(15L) | - 22 | M22x1.5(15L) | AC-22 | 28 | 28 | 28 | 19 |
| - 26 | M26x1.5(18L) | - 26 | M26x1.5(18L) | - 26 | M26x1.5(18L) | AC-26 | 31 | 31 | 31 | 24 |
| - 30 | M30x2(22L) | - 30 | M30x2(22L) | - 30 | M30x2(22L) | AC-30 | 35 | 35 | 35 | 27 |
| - 36 | M36x2(28L) | - 36 | M36x2(28L) | - 36 | M36x2(28L) | AC-36 | 38 | 38 | 38 | 36 |
| - 45 | M45x2(35L) | - 45 | M45x2(35L) | - 45 | M45x2(35L) | AC-45 | 45 | 45 | 45 | 41 |
| - 52 | M52x2(42L) | - 52 | M52x2(42L) | - 52 | M52x2(42L) | AC-52 | 51 | 51 | 51 | 50 |

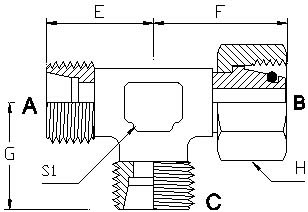

BC/BD - Raccord en T de type morsure métrique mâle-femelle
| A | B | C | Référence | E | F | G | S1 | H | |||
| Dash | DKL | Dash | DKL | Dash | DKOL | mm | mm | mm | mm | mm | |
| - 12 | M12x1.5(06L) | - 12 | M12x1.5(06L) | - 12 | M12x1.5(06L) | BC-12 | 19 | 19 | 26 | 12 | 14 |
| - 14 | M14x1.5(08L) | - 14 | M14x1.5(08L) | - 14 | M14x1.5(08L) | BC-14 | 21 | 21 | 28 | 12 | 17 |
| - 16 | M16x1.5(10L) | - 16 | M16x1.5(10L) | - 16 | M16x1.5(10L) | BC-16 | 22 | 22 | 29 | 14 | 19 |
| - 18 | M18x1.5(12L) | - 18 | M18x1.5(12L) | - 18 | M18x1.5(12L) | BC-18 | 24 | 24 | 30 | 17 | 22 |
| - 22 | M22x1.5(15L) | - 22 | M22x1.5(15L) | - 22 | M22x1.5(15L) | BC-22 | 28 | 28 | 33 | 19 | 27 |
| - 26 | M26x1.5(18L) | - 26 | M26x1.5(18L) | - 26 | M26x1.5(18L) | BC-26 | 31 | 31 | 36 | 24 | 32 |
| - 30 | M30x2(22L) | - 30 | M30x2(22L) | - 30 | M30x2(22L) | BC-30 | 35 | 35 | 39 | 27 | 36 |
| - 36 | M36x2(28L) | - 36 | M36x2(28L) | - 36 | M36x2(28L) | BC-36 | 38 | 38 | 42 | 36 | 41 |
| - 45 | M45x2(35L) | - 45 | M45x2(35L) | - 45 | M45x2(35L) | BC-45 | 45 | 45 | 51 | 41 | 50 |
| - 52 | M52x2(42L) | - 52 | M52x2(42L) | - 52 | M52x2(42L) | BC-52 | 51 | 51 | 56 | 50 | 60 |
CC/CD - TÉ MÂLE-FEMELLE MÉTRIQUE DE TYPE BITE
| A | B | C | Référence | E | F | G | S1 | H | |||
| Dash | DKL | Dash | DKL | Dash | DKL | mm | mm | mm | mm | mm | |
| - 12 | M12x1.5(06L) | - 12 | M12x1.5(06L) | - 12 | M12x1.5(06L) | CC-12 | 19 | 26 | 19 | 12 | 14 |
| - 14 | M14x1.5(08L) | - 14 | M14x1.5(08L) | - 14 | M14x1.5(08l) | CC-14 | 21 | 28 | 21 | 12 | 17 |
| - 16 | M16x1.5(10L) | - 16 | M16x1.5(10L) | - 16 | M16x1.5(10L) | CC-16 | 22 | 29 | 22 | 14 | 19 |
| - 18 | M18x1.5(12L) | - 18 | M18x1.5(12L) | - 18 | M18x1.5(12L) | CC-18 | 24 | 30 | 24 | 17 | 22 |
| - 22 | M22x1.5(15L) | - 22 | M22x1.5(15L) | - 22 | M22x1.5(15L) | CC-22 | 28 | 33 | 28 | 19 | 27 |
| - 26 | M26x1.5(18L) | - 26 | M26x1.5(18L) | - 26 | M26x1.5(18L) | CC-26 | 31 | 36 | 31 | 24 | 32 |
| - 30 | M30x2(22L) | - 30 | M30x2(22L) | - 30 | M30x2(22L) | CC-30 | 35 | 39 | 35 | 27 | 36 |
| - 36 | M36x2(28L) | - 36 | M36x2(28L) | - 36 | M36x2(28L) | CC-36 | 38 | 42 | 38 | 36 | 41 |
| - 45 | M45x2(35L) | - 45 | M45x2(35L) | - 45 | M45x2(35L) | CC-45 | 45 | 51 | 45 | 41 | 50 |
| - 52 | M52x2(42L) | - 52 | M52x2(42L) | - 52 | M52x2(42L) | CC-52 | 51 | 56 | 51 | 50 | 60 |
Remarque : si vous souhaitez commander l'adaptateur en kit complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe « RN » après notre numéro de pièce, par exemple « 1C-RN/1D-RN ».
DÉTAILS
1. Terminé : zingage standard (Cr3, argent), nickelage et zingage nickel (il peut passer 700 à 1000 XNUMX heures de tests au brouillard salin).
2. Tailles disponibles : M12x1.5 à M52x2.
3. Pression : de 5000 10,000 PSI à XNUMX XNUMX PSI, une haute pression est disponible.
4. Échantillons : nous pouvons fournir 2 à 3 échantillons gratuits pour les tests avant la commande d'essai.
5. MOQ : Nous avons la plupart des tailles en stock, il n'y en a donc pas ; sinon, il y a une quantité minimum de commande de 500 pièces.
6. Matériau : laiton, acier inoxydable (304 ou 316L), acier au carbone (acier #45).
7. Norme : norme DIN/EATON ou selon dessin et échantillons (OEM).
8. Livraison : 30 à 45 jours pour les commandes de production et 7 à 15 jours ouvrables pour les commandes de stock.
Fourniture de raccords de tubes hydrauliques à coude droit en acier au carbone de type métrique à morsure aux villes de
