Raccords hydrauliques JIC
Le raccord JIC, également appelé raccord Joint Industry Council, est un type de filetage couramment utilisé dans les systèmes hydrauliques. Ce filetage standardisé, avec un angle d'évasement de 37 degrés, est largement reconnu pour sa fiabilité et sa facilité d'installation.
Description
Ce produit est un raccord JIC (ou Joint Industry Council), les deux extrémités sont filetées JIC, JIC défini par les normes SAE J514 et MIL-DTL-18866, il s'agit d'un type de raccord évasé usiné avec une surface d'assise évasée à 37 degrés.
Ils sont couramment utilisés et fabriqués en laiton, en acier au carbone et en acier inoxydable. Les raccords hydrauliques JIC sont courants dans la plupart des systèmes hydrauliques. Le filetage JIC est également divisé en filetage mâle JIC et filetage femelle JIC avec écrou tournant.
JIC peut être largement adapté à différents threads, tels que :

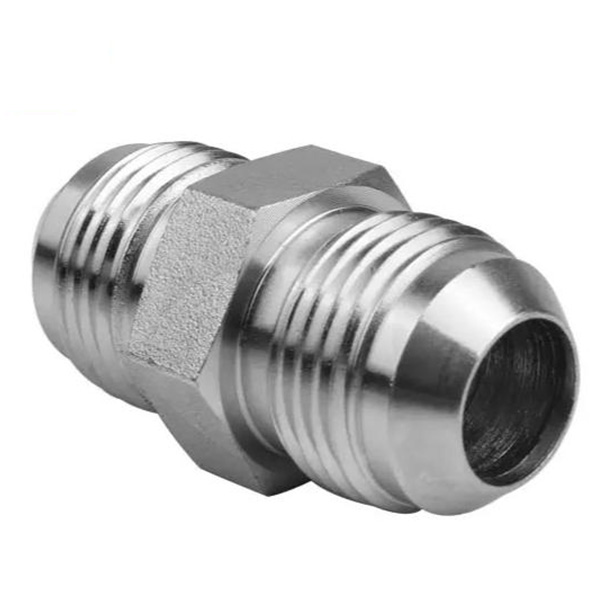

Adaptateurs hydrauliques JIC vers JIC /1J

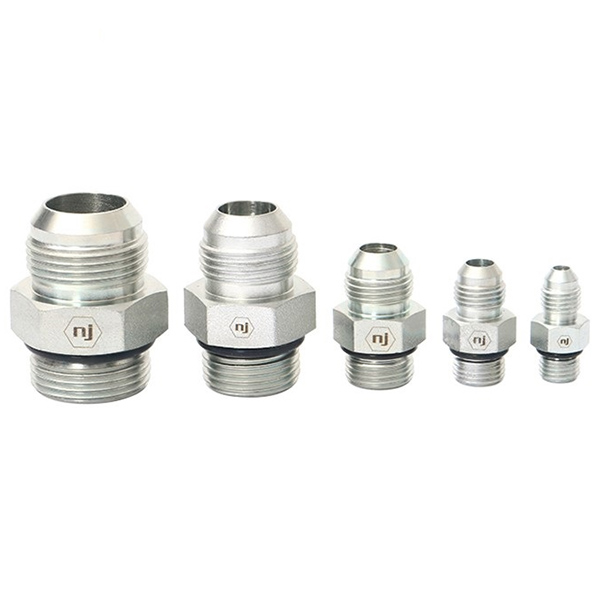

Adaptateurs hydrauliques JIC vers ORB (joint torique)/1JO

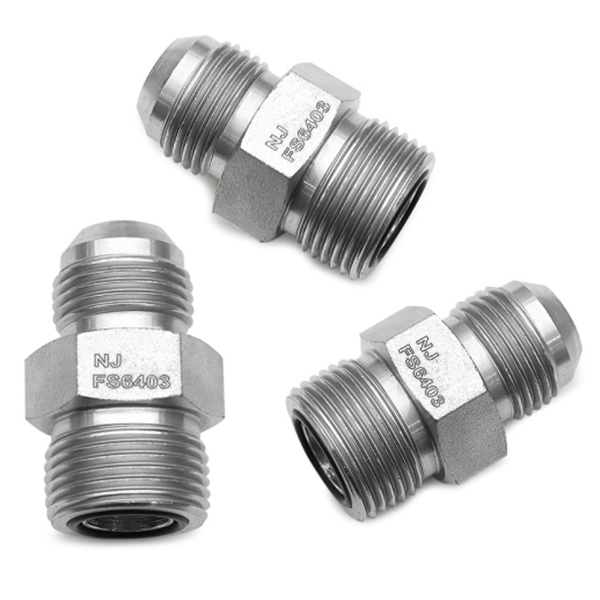

Adaptateurs hydrauliques JIC vers ORFS (joint torique)/1JF

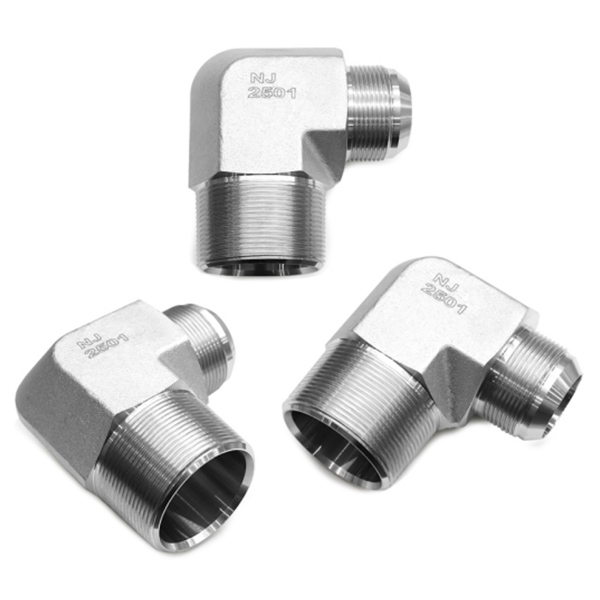

Adaptateurs hydrauliques coudés à 90 degrés JIC vers NPTF/1JN9

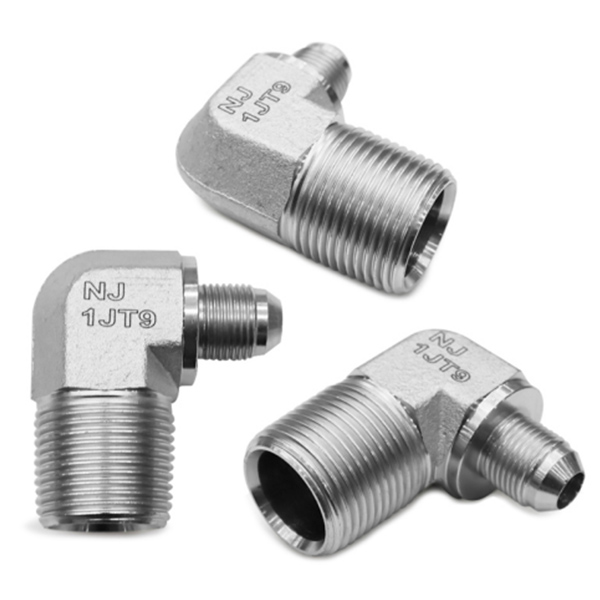

Adaptateurs hydrauliques coudés à 90 degrés JIC vers BSPT/1JT9

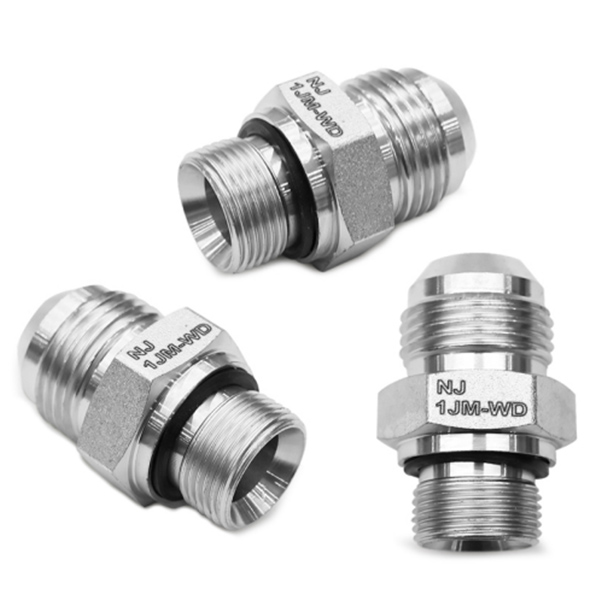

Adaptateurs hydrauliques JIC vers métriques/1JM

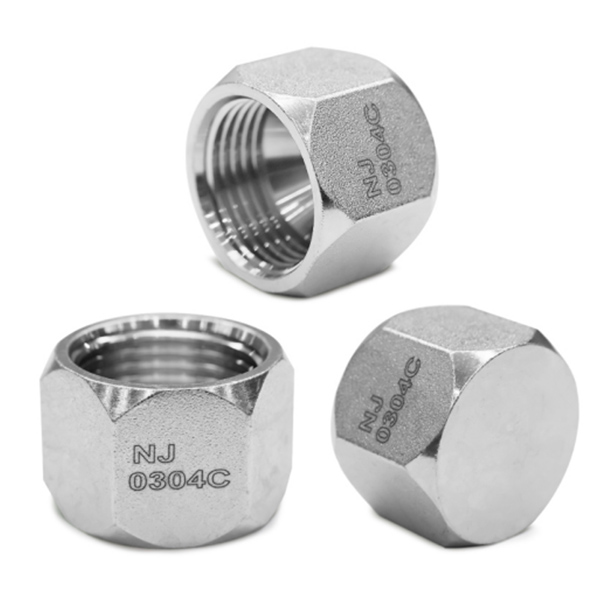

Bouchons JIC /0304C
Bouchons JIC/2408

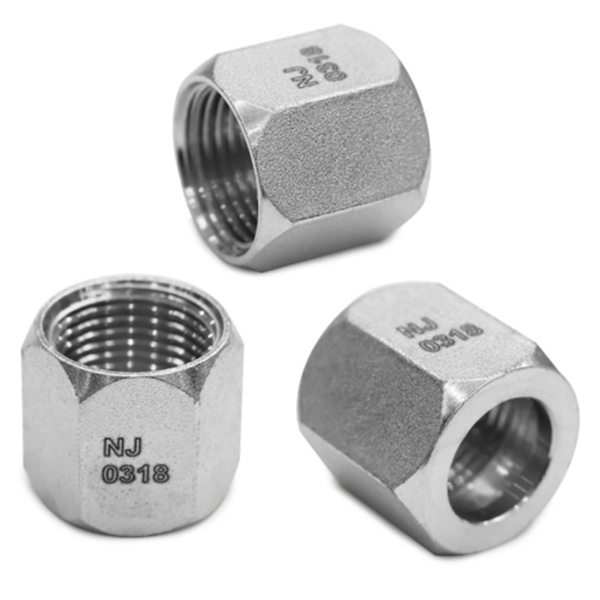

Écrou de tube JIC/0318

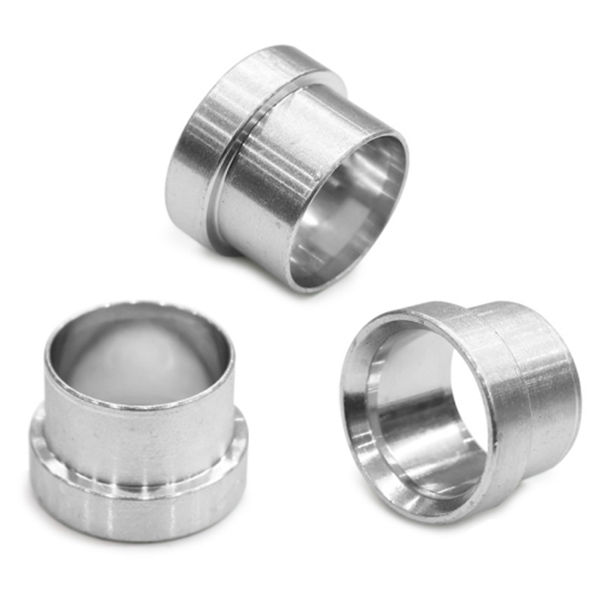

Manchon de tube JIC/0319Données techniques
1. Adaptateurs hydrauliques JIC vers JIC /1J
| A | B | Référence | L | E | F | H1 | ||
| Dash | JIC | Dash | JIC | mm | mm | mm | mm | |
| -6 | 2003-8-24 | -6 | 3 / 8-24 | 1J-0606 | 31 | 12 | 12 | 11.1 |
| -7 | 7 / 16-20 | -7 | 7/-16-20 | 1J-0707 | 35 | 14 | 14 | 12.7 |
| -8 | 2001-2-20 | -7 | 7/-16-20 | 1J-0807 | 35 | 14 | 14 | 14.3 |
| -8 | 2001-2-20 | -8 | 1 / 2-20 | 1J-0808 | 35 | 14 | 14 | 14.3 |
| -9 | 9 / 16-18 | -9 | 7 / 16-20 | 1J-0907 | 35 | 14 | 14 | 15.9 |
| -9 | 9 / 16-18 | -8 | 1 / 2-20 | 1J-0908 | 35 | 14 | 14 | 15.9 |
| -9 | 9 / 16-18 | -9 | 9 / 16-18 | 1J-0909 | 36 | 14 | 14 | 15.9 |
| - 12 | 2003-4-16 | -7 | 7 / 16-20 | 1J-1207 | 38 | 17 | 14 | 20.6 |
| - 12 | 2003-4-16 | -9 | 9 / 16-18 | 1J-1209 | 39 | 17 | 14 | 20.6 |
| - 12 | 2003-4-16 | - 12 | 3 / 4-16 | 1J-1212 | 41 | 17 | 17 | 20.6 |
| - 14 | 2007-8-14 | -7 | 7/-16-20 | 1J-1407 | 43 | 19 | 14 | 23.8 |
| - 14 | 2007-8-14 | -8 | 1 / 2-20 | 1J-1408 | 42 | 19 | 14 | 23.8 |
| - 14 | 2007-8-14 | -9 | 9 / 16-18 | 1J-1409 | 42 | 19 | 14 | 23.8 |
| - 14 | 2007-8-14 | - 12 | 3 / 4-16 | 1J-1412 | 45 | 19 | 17 | 23.8 |
| - 14 | 2007-8-14 | - 14 | 7 / 8-14 | 1J-1414 | 48 | 19 | 19 | 23.8 |
| - 17 | 1.1 / 16-12 | -7 | 7 / 16-20 | 1J-1707 | 47 | 22 | 14 | 28.6 |
| - 17 | 1.1 / 16-12 | -9 | 9 / 16-18 | 1J-1709 | 47 | 22 | 14 | 28.6 |
| - 17 | 1.1 / 16-12 | - 12 | 7 / 16-20 | 1J-1712 | 50 | 22 | 17 | 28.6 |
| - 17 | 1.1 / 16-12 | - 14 | 7 / 8-14 | 1J-1714 | 52 | 22 | 19 | 28.6 |
| - 17 | 1.1 / 16-12 | - 17 | 1.1 / 16-12 | 1J-1717 | 55 | 22 | 22 | 28.6 |
| - 19 | 1.3 / 16-12 | - 17 | 1.1 / 16-12 | 1J-1917 | 55 | 23 | 22 | 31.8 |
| - 19 | 1.3 / 16-12 | - 19 | 1.3 / 16-12 | 1J-1919 | 56 | 23 | 23 | 31.8 |
| - 21 | 1.5 / 16-12 | -7 | 7 / 16-20 | 1J-2107 | 48 | 23 | 14 | 34.9 |
| - 21 | 1.5 / 16-12 | -9 | 9 / 16-18 | 1J-2109 | 48 | 23 | 14 | 34.9 |
| - 21 | 1.5 / 16-12 | - 12 | 3 / 4-16 | 1J-2112 | 51 | 23 | 17 | 34.9 |
| - 21 | 1.5 / 16-12 | - 14 | 7 / 8-14 | 1J-2114 | 53 | 23 | 19 | 34.9 |
| - 21 | 1.5 / 16-12 | - 17 | 1.1 / 16-12 | 1J-2117 | 56 | 23 | 22 | 34.9 |
| - 21 | 1.5 / 16-12 | - 21 | 1.5 / 16-12 | 1J-2121 | 57 | 23 | 23 | 34.9 |
| - 26 | 1.5 / 8-12 | - 17 | 1.1 / 16-12 | 1J-2617 | 59 | 24 | 22 | 42.9 |
| - 26 | 1.5 / 8-12 | - 21 | 1.5 / 16-12 | 1J-2621 | 61 | 24 | 23 | 42.9 |
| - 26 | 1.5 / 8-12 | - 26 | 1.5 / 8-12 | 1J-2626 | 62 | 24 | 24 | 42.9 |
| - 30 | 1.7 / 8-12 | - 17 | 1.1 / 16-12 | 1J-3017 | 64 | 28 | 22 | 50.8 |
| - 30 | 1.7 / 8-12 | - 21 | 1.5 / 16-12 | 1J-3021 | 66 | 28 | 23 | 50.8 |
| - 30 | 1.7 / 8-12 | - 26 | 1.5 / 8-12 | 1J-3026 | 67 | 28 | 24 | 50.8 |
| - 30 | 1.7 / 8-12 | - 30 | 1.7 / 8-12 | 1J-3030 | 70 | 28 | 28 | 50.8 |
| - 40 | 2.1 / 2-12 | - 21 | 1.5 / 16-12 | 1J-4021 | 76 | 34 | 23 | 66.7 |
| - 40 | 2.1 / 2-12 | - 26 | 1.5 / 8-12 | 1J-4026 | 77 | 34 | 24 | 66.7 |
| - 40 | 2.1 / 2-12 | - 30 | 1.7 / 8-12 | 1J-4030 | 80 | 34 | 28 | 66.7 |
| - 40 | 2.1 / 2-12 | - 40 | 2.1 / 2-12 | 1J-4040 | 86 | 34 | 34 | 66.7 |
2. Adaptateurs hydrauliques JIC vers ORB (joint torique)/1JO
| A | B | Référence | L | E | F | H1 | ||
| Dash | JIC | Dash | UNO | mm | mm | mm | mm | |
| -5 | 5 / 16-24 | -7 | 7 / 16-20 | 1JO-0507 | 29 | 12 | 9 | 14.3 |
| -6 | 2003-8-24 | -6 | 3 / 8-24 | 1JO-0606 | 28 | 12 | 8 | 12.7 |
| -6 | 2003-8-24 | -7 | 7 / 16-20 | 1JO-0607 | 29 | 12 | 9 | 14.3 |
| -7 | 7 / 16-20 | -7 | 7 / 16-20 | 1JO-0707 | 29 | 14 | 9 | 14.3 |
| -7 | 7 / 16-20 | -8 | 1 / 2-20 | 1JO-0708 | 29 | 14 | 9 | 15.9 |
| -7 | 7 / 16-20 | -9 | 9 / 16-18 | 1JO-0709 | 30 | 14 | 10 | 17.5 |
| -7 | 7 / 16-20 | - 12 | 3 / 4-16 | 1JO-0712 | 33 | 14 | 11 | 22.2 |
| -7 | 7 / 16-20 | - 14 | 7 / 8-14 | 1JO-0714 | 38 | 14 | 13 | 25.4 |
| -7 | 7 / 16-20 | - 17 | 1.1 / 16-12 | 1JO-0717 | 42 | 14 | 15 | 31.8 |
| -7 | 7 / 16-20 | - 21 | 1.5 / 16-12 | 1JO-0721 | 43 | 14 | 15 | 38.1 |
| -8 | 2001-2-20 | -7 | 7 / 16-20 | 1JO-0807 | 31 | 14 | 9 | 14.3 |
| -8 | 2001-2-20 | -8 | 1 / 2-20 | 1JO-0808 | 29 | 14 | 9 | 15.8 |
| -8 | 2001-2-20 | -9 | 9 / 16-18 | 1JO-0809 | 33 | 14 | 9 | 17.5 |
| -8 | 2001-2-20 | - 12 | 3 / 4-16 | 1JO-0812 | 33 | 14 | 11 | 22.2 |
| -9 | 9 / 16-18 | -7 | 7 / 16-20 | 1JO-0907 | 29 | 14 | 9 | 17.5 |
| -9 | 9 / 16-18 | -8 | 1 / 2-20 | 1JO-0908 | 30 | 14 | 9 | 17.5 |
| -9 | 9 / 16-18 | -9 | 9 / 16-18 | 1JO-0909 | 30 | 14 | 10 | 17.5 |
| -9 | 9 / 16-18 | - 12 | 3 / 4-16 | 1JO-0912 | 33 | 14 | 11 | 22.2 |
| -9 | 9 / 16-18 | - 14 | 7 / 8-14 | 1JO-0914 | 37 | 14 | 13 | 25.4 |
| -9 | 9 / 16-18 | - 17 | 1.1 / 16-12 | 1JO-0917 | 40 | 14 | 15 | 31.8 |
| -9 | 9 / 16-18 | - 21 | 1.5 / 16-12 | 1JO-0921 | 43 | 14 | 15 | 38.1 |
| - 12 | 2003-4-16 | -7 | 7 / 16-20 | 1JO-1207 | 34 | 17 | 9 | 22.2 |
| - 12 | 2003-4-16 | -8 | 1 / 2-20 | 1JO-1208 | 38 | 17 | 9 | 22.2 |
| - 12 | 2003-4-16 | -9 | 9 / 16-18 | 1JO-1209 | 35 | 17 | 10 | 22.2 |
| - 12 | 2003-4-16 | - 12 | 3 / 4-16 | 1JO-1212 | 36 | 17 | 11 | 22.2 |
| - 12 | 2003-4-16 | - 14 | 7 / 8-14 | 1JO-1214 | 40 | 17 | 13 | 25.4 |
| - 12 | 2003-4-16 | - 17 | 1.1 / 16-12 | 1JO-1217 | 43 | 17 | 15 | 31.8 |
| - 12 | 2003-4-16 | - 21 | 1.5 / 16-12 | 1JO-1221 | 43 | 17 | 15 | 38.1 |
| - 14 | 2007-8-14 | -9 | 9 / 16-18 | 1JO-1409 | 43 | 19 | 9 | 25.4 |
| - 14 | 2007-8-14 | - 12 | 3 / 4-16 | 1JO-1412 | 39 | 19 | 11 | 25.4 |
| - 14 | 2007-8-14 | - 14 | 7 / 8-14 | 1JO-1414 | 43 | 19 | 13 | 25.4 |
| - 14 | 2007-8-14 | - 17 | 1.1 / 16-12 | 1JO-1417 | 46 | 19 | 15 | 31.8 |
| - 14 | 2007-8-14 | - 21 | 1.5 / 16-12 | 1JO-1421 | 46 | 19 | 15 | 38.1 |
| - 14 | 2007-8-14 | - 26 | 1.5 / 8-12 | 1JO-1426 | 50 | 19 | 15 | 47.6 |
| - 17 | 1.1 / 16-12 | -9 | 9 / 16-18 | 1JO-1709 | 47 | 22 | 9 | 31.8 |
| - 17 | 1.1 / 16-12 | - 12 | 3 / 4-16 | 1JO-1712 | 43 | 22 | 11 | 31.8 |
| - 17 | 1.1 / 16-12 | - 14 | 7 / 8-14 | 1JO-1714 | 45 | 22 | 13 | 31.8 |
| - 17 | 1.1 / 16-12 | - 17 | 1.1 / 16-12 | 1JO-1717 | 48 | 22 | 15 | 31.8 |
| - 17 | 1.1 / 16-12 | - 19 | 1.3 / 16-12 | 1JO-1719 | 48 | 22 | 15 | 34.9 |
| - 17 | 1.1 / 16-12 | - 21 | 1.5 / 16-12 | 1JO-1721 | 48 | 22 | 15 | 38.1 |
| - 17 | 1.1 / 16-12 | - 26 | 1.5 / 8-12 | 1JO-1726 | 48 | 22 | 15 | 47.6 |
| - 17 | 1.1 / 16-12 | - 30 | 1.7 / 8-12 | 1JO-1730 | 55 | 22 | 15 | 54 |
| - 19 | 1.3 / 16-12 | - 17 | 1.1 / 16-12 | 1JO-1917 | 51 | 23 | 15 | 31.8 |
| - 19 | 1.3 / 16-12 | - 19 | 1.3 / 16-12 | 1JO-1919 | 51 | 23 | 15 | 34.9 |
| - 19 | 1.3 / 16-12 | - 21 | 1.5 / 16-12 | 1JO-1921 | 51 | 23 | 15 | 38.1 |
| - 21 | 1.5 / 16-12 | - 12 | 3 / 4-16 | 1JO-2112 | 51 | 23 | 11 | 34.9 |
| - 21 | 1.5 / 16-12 | - 14 | 7 / 8-14 | 1JO-2114 | 47 | 23 | 13 | 34.9 |
| - 21 | 1.5 / 16-12 | - 17 | 1.1 / 16-12 | 1JO-2117 | 49 | 23 | 15 | 34.9 |
| - 21 | 1.5 / 16-12 | - 19 | 1.3 / 16-12 | 1JO-2119 | 49 | 23 | 15 | 34.9 |
| - 21 | 1.5 / 16-12 | - 21 | 1.5 / 16-12 | 1JO-2121 | 49 | 23 | 15 | 38.1 |
| - 21 | 1.5 / 16-12 | - 26 | 1.5 / 8-12 | 1JO-2126 | 55 | 23 | 15 | 47.6 |
| - 21 | 1.5 / 16-12 | - 30 | 1.7 / 8-12 | 1JO-2130 | 56 | 23 | 15 | 54 |
| - 26 | 1.5 / 8-12 | - 14 | 7 / 8-14 | 1JO-2614 | 57 | 24 | 13 | 42.9 |
| - 26 | 1.5 / 8-12 | - 17 | 1.1 / 16-12 | 1JO-2617 | 55 | 24 | 15 | 42.9 |
| - 26 | 1.5 / 8-12 | - 21 | 1.5 / 16-12 | 1JO-2621 | 55 | 24 | 15 | 42.9 |
| - 26 | 1.5 / 8-12 | - 26 | 1.5 / 8-12 | 1JO-2626 | 55 | 24 | 15 | 47.6 |
| - 26 | 1.5 / 8-12 | - 30 | 1.7 / 8-12 | 1JO-2630 | 55 | 24 | 15 | 54 |
| - 30 | 1.7-8-12 | - 26 | 1.5 / 8-12 | 1JO-3026 | 60 | 28 | 15 | 54 |
| - 30 | 1.7-8-12 | - 30 | 1.7 / 8-12 | 1JO-3030 | 58 | 28 | 15 | 54 |
| - 30 | 1.7 / 8-12 | - 40 | 2.1 / 2-12 | 1JO-3040 | 64 | 28 | 15 | 69.9 |
| - 40 | 2.1 / 2-12 | - 40 | 2.1 / 2-12 | 1JO-4040 | 66 | 34 | 15 | 69.9 |
3. Adaptateurs hydrauliques JIC vers ORFS (joint torique)/1JF
| Fil A | Fil B | Référence | L | E | F | H1 | ||
| Dash | JIC | Dash | ORFS | mm | mm | mm | mm | |
| - 07 | 7 / 16-20 | - 09 | 9 / 16-18 | 1JF-0709 | 32 | 14 | 10 | 15.9 |
| - 07 | 7 / 16-20 | - 11 | 11 / 16-16 | 1JF-0711 | 34 | 14 | 11 | 19.1 |
| - 09 | 9 / 16-18 | - 11 | 11 / 16-16 | 1JF-0911 | 34 | 14 | 11 | 19.1 |
| - 12 | 3 / 4-16 | - 11 | 11 / 16-16 | 1JF-1211 | 38 | 17 | 11 | 22.2 |
| - 12 | 3 / 4-16 | - 13 | 13 / 16-16 | 1JF-1213 | 39 | 17 | 13 | 22.2 |
| - 14 | 7 / 8-14 | - 13 | 13 / 16-16 | 1JF-1413 | 40 | 19 | 13 | 25.4 |
| - 14 | 7 / 8-14 | - 16 | 1-14 | 1JF-1416 | 46 | 19 | 16 | 27.0 |
| - 17 | 1.1 / 16-12 | - 16 | 1-14 | 1JF-1716 | 50 | 22 | 16 | 31.8 |
| - 17 | 1.1 / 16-12 | - 19 | 1.3 / 16-12 | 1JF-1719 | 52 | 22 | 17 | 31.8 |
| - 21 | 1.5 / 16-12 | - 19 | 1.3 / 16-12 | 1JF-2119 | 55 | 23 | 17 | 38.1 |
| - 21 | 1.5 / 16-12 | - 23 | 1.7 / 16-12 | 1JF-2123 | 55 | 23 | 18 | 38.1 |
| - 26 | 1.5 / 8-12 | - 27 | 1.11 / 16-12 | 1JF-2627 | 58 | 24 | 18 | 44.5 |
4. Adaptateurs hydrauliques coudés à 90 degrés JIC vers NPTF/1JN9
| Fil A | Fil B | Référence | E | F | S1 | |||
| Dash | JIC | Dash | NPT | mm | mm | mm | ||
| - 07 | 7 / 16-20 | - 02 | 1 / 8-27 | 1JN9-0702 | 25 | 21 | 11 | |
| - 07 | 7 / 16-20 | - 04 | 1 / 4-18 | 1JN9-0704 | 27 | 26 | 14 | |
| - 07 | 7 / 16-20 | - 06 | 3 / 8-18 | 1JN9-0706 | 30 | 31 | 19 | |
| - 07 | 7 / 16-20 | - 08 | 1 / 2-14 | 1JN9-0708 | 31 | 37 | 22 | |
| - 07 | 7 / 16-20 | - 12 | 3 / 4-14 | 1JN9-0712 | 33 | 44 | 27 | |
| - 08 | 1 / 2-20 | - 02 | 1 / 8-27 | 1JN9-0802 | 27 | 24 | 14 | |
| - 08 | 1 / 2-20 | - 04 | 1 / 4-18 | 1JN9-0804 | 27 | 26 | 14 | |
| - 08 | 1 / 2-20 | - 06 | 3 / 8-18 | 1JN9-0806 | 30 | 31 | 19 | |
| - 09 | 9 / 16-18 | - 02 | 1 / 8-27 | 1JN9-0902 | 27 | 21 | 14 | |
| - 09 | 9 / 16-18 | - 04 | 1 / 4-18 | 1JN9-0904 | 27 | 26 | 14 | |
| - 09 | 9 / 16-18 | - 06 | 3 / 8-18 | 1JN9-0906 | 30 | 31 | 19 | |
| - 09 | 9 / 16-18 | - 08 | 1 / 2-14 | 1JN9-0908 | 32 | 37 | 22 | |
| - 09 | 9 / 16-18 | - 12 | 3 / 4-14 | 1JN9-0912 | 33 | 40 | 27 | |
| - 12 | 3 / 4-16 | - 04 | 1 / 4-18 | 1JN9-1204 | 32 | 29 | 19 | |
| - 12 | 3 / 4-16 | - 06 | 3 / 8-18 | 1JN9-1206 | 32 | 31 | 19 | |
| - 12 | 3 / 4-16 | - 08 | 1 / 2-14 | 1JN9-1208 | 35 | 37 | 22 | |
| - 12 | 3 / 4-16 | - 12 | 3 / 4-14 | 1JN9-1212 | 38 | 44 | 27 | |
| - 12 | 3 / 4-16 | - 16 | 1-11 | 1JN9-1216 | 39 | 50 | 33 | |
| - 14 | 7 / 8-14 | - 04 | 1 / 4-18 | 1JN9-1404 | 38 | 34 | 22 | |
| - 14 | 7 / 8-14 | - 06 | 3 / 8-18 | 1JN9-1406 | 38 | 33 | 22 | |
5. Adaptateurs hydrauliques coudés à 45 degrés JIC vers BSPP/1JG4
| A | B | Référence | E | F | S1 | H | |||
| Dash | JIC | Dash | BSPP | mm | mm | mm | mm | ||
| - 07 | 7 / 16-20 | - 02 | 1 / 8-28 | 1JG4-0702 | 18 | 22 | 11 | 14 | |
| - 07 | 7 / 16-20 | - 04 | 1 / 4-19 | 1JG4-0704 | 22 | 26 | 14 | 19 | |
| - 07 | 7 / 16-20 | - 06 | 3 / 8-19 | 1JG4-0706 | 23 | 33 | 19 | 22 | |
| - 09 | 9 / 16-18 | - 04 | 1 / 4-19 | 1JG4-0904 | 22 | 28 | 14 | 19 | |
| - 09 | 9 / 16-18 | - 06 | 3 / 8-19 | 1JG4-0906 | 23 | 32 | 19 | 22 | |
| - 09 | 9 / 16-18 | - 08 | 1 / 2-14 | 1JG4-0908 | 25 | 36 | 22 | 27 | |
| - 12 | 3 / 4-16 | - 04 | 1 / 4-19 | 1JG4-1204 | 25 | 31 | 19 | 19 | |
| - 12 | 3 / 4-16 | - 06 | 3 / 8-19 | 1JG4-1206 | 25 | 32 | 19 | 22 | |
| - 12 | 3 / 4-16 | - 08 | 1 / 2-14 | 1JG4-1208 | 25 | 36 | 22 | 27 | |
| - 12 | 3 / 4-16 | - 12 | 3 / 4-12 | 1JG4-1212 | 30 | 37 | 27 | 32 | |
| - 14 | 7 / 8-14 | - 06 | 3 / 8-19 | 1JG4-1406 | 28 | 33 | 22 | 22 | |
| - 14 | 7 / 8-14 | - 08 | 1 / 2-14 | 1JG4-1408 | 28 | 36 | 22 | 27 | |
| - 14 | 7 / 8-14 | - 12 | 3 / 4-14 | 1JG4-1412 | 32 | 37 | 27 | 27 | |
| - 17 | 1.1 / 16-12 | - 08 | 1 / 2-14 | 1JG4-1708 | 33 | 37 | 27 | 27 | |
| - 17 | 1.1 / 16-12 | - 12 | 3 / 4-14 | 1JG4-1712 | 33 | 37 | 27 | 32 | |
| - 17 | 1.1 / 16-12 | - 16 | 1-11 | 1JG4-1716 | 35 | 44 | 33 | 41 | |
| - 21 | 1.5 / 16-12 | - 16 | 1-11 | 1JG4-2116 | 42 | 44 | 33 | 41 | |
| - 26 | 1.5 / 8-12 | - 20 | 1.1 / 4-11 | 1JG4-2620 | 40 | 47 | 41 | 50 | |
| - 30 | 1.7 / 8-12 | - 24 | 1.1.2-11 | 1JG4-3024 | 45 | 51 | 48 | 55 | |
6. Adaptateurs hydrauliques coudés à 90 degrés JIC vers BSPT/1JT9
| A | B | Référence | E | F | S1 | ||
| Dash | JIC | Dash | BSPT | mm | mm | mm | |
| - 07 | 7 / 16-20 | - 02 | 1 / 8-28 | 1JT9-0702 | 25 | 21 | 11 |
| - 07 | 7 / 16-20 | - 04 | 1 / 4-19 | 1JT9-0704 | 27 | 26 | 14 |
| - 07 | 7 / 16-20 | - 06 | 3 / 8-19 | 1JT9-0706 | 28 | 28.4 | 19 |
| - 07 | 7 / 16-20 | - 08 | 1 / 2-14 | 1JT9-0708 | 30 | 36 | 22 |
| - 08 | 1 / 2-20 | - 02 | 1 / 8-28 | 1JT9-0802 | 27 | 24 | 14 |
| - 08 | 1 / 2-20 | - 04 | 1 / 4-19 | 1JT9-0804 | 27 | 26 | 14 |
| - 08 | 1 / 2-20 | - 06 | 3 / 8-19 | 1JT9-0806 | 28 | 28.4 | 19 |
| - 09 | 9 / 16-18 | - 02 | 1 / 8-28 | 1JT9-0902 | 27 | 24 | 14 |
| - 09 | 9 / 16-18 | - 04 | 1 / 4-19 | 1JT9-0904 | 27 | 26 | 14 |
| - 09 | 9 / 16-18 | - 06 | 3 / 8-19 | 1JT9-0906 | 29 | 29.0 | 19 |
| - 09 | 9 / 16-18 | - 08 | 1 / 2-14 | 1JT9-0908 | 32 | 36 | 22 |
| - 09 | 9 / 16-18 | - 12 | 3 / 4-14 | 1JT9-0912 | 35 | 44 | 27 |
| - 12 | 3 / 4-16 | - 04 | 1 / 4-19 | 1JT9-1204 | 32 | 28 | 19 |
| - 12 | 3 / 4-16 | - 06 | 3 / 8-19 | 1JT9-1206 | 32 | 31 | 19 |
| - 12 | 3 / 4-16 | - 08 | 1 / 2-14 | 1JT9-1208 | 35 | 36 | 22 |
| - 12 | 3 / 4-16 | - 12 | 3 / 4-14 | 1JT9-1212 | 38 | 43 | 27 |
| - 12 | 3 / 4-16 | - 16 | 1-11 | 1JT9-1216 | 43 | 50 | 33 |
| - 14 | 7 / 8-14 | - 06 | 3 / 8-19 | 1JT9-1406 | 38 | 32 | 22 |
| - 14 | 7 / 8-14 | - 08 | 1 / 2-14 | 1JT9-1408 | 37 | 36 | 22 |
| - 14 | 7 / 8-14 | - 12 | 3 / 4-14 | 1JT9-1412 | 41 | 43 | 27 |
| - 14 | 7 / 8-14 | - 16 | 1-11 | 1JT9-1416 | 45 | 50 | 33 |
| - 17 | 1.1 / 16-12 | - 08 | 1 / 2-14 | 1JT9-1708 | 44 | 40 | 27 |
| - 17 | 1.1 / 16-12 | - 12 | 3 / 4-14 | 1JT9-1712 | 44 | 43 | 27 |
| - 17 | 1.1 / 16-12 | - 16 | 1-11 | 1JT9-1716 | 48 | 50 | 33 |
| - 17 | 1.1 / 16-12 | - 20 | 1.1 / 4-11 | 1JT9-1720 | 49 | 57 | 41 |
| - 21 | 1.5 / 16-12 | - 12 | 3 / 4-14 | 1JT9-2112 | 49 | 48 | 33 |
| - 21 | 1.5 / 16-12 | - 16 | 1-11 | 1JT9-2116 | 49 | 50 | 33 |
| - 21 | 1.5 / 16-12 | - 20 | 1.1 / 4-11 | 1JT9-2120 | 51 | 57 | 41 |
| - 26 | 1.5 / 8-12 | - 16 | 1-11 | 1JT9-2616 | 56 | 57 | 41 |
| - 26 | 1.5 / 8-12 | - 20 | 1.1 / 4-11 | 1JT9-2620 | 53 | 57 | 41 |
| - 26 | 1.5 / 8-12 | - 24 | 1.1 / 2-11 | 1JT9-2624 | 56 | 63 | 48 |
| - 30 | 1.7 / 8-12 | - 20 | 1.1 / 4-11 | 1JT9-3020 | 63 | 63 | 48 |
| - 30 | 1.7 / 8-12 | - 24 | 1.1 / 2-11 | 1JT9-3024 | 63 | 63 | 48 |
| - 40 | 2.1 / 2-12 | - 32 | 2-11 | 1JT9-4032 | 75 | 67 | 63 |
7. Adaptateurs hydrauliques JIC vers métriques/1JM
| Fil A | Fil B | Référence | L | E | F | H1 | ||
| Dash | JIC | Dash | Métrique | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -6 | MONITORING | 1JM-0706 | 28 | 14 | 7 | 12 |
| -7 | 7 / 16-20 | -8 | MONITORING | 1JM-0708 | 28 | 14 | 7 | 12 |
| -7 | 7 / 16-20 | - 10 | MONITORING | 1JM-0710ES | 30 | 14 | 8 | 14 |
| -7 | 7 / 16-20 | - 12 | MONITORING | 1JM-0712ES | 36 | 14 | 12 | 17 |
| -7 | 7 / 16-20 | - 14 | MONITORING | 1JM-0714ES | 39 | 14 | 12 | 17 |
| -7 | 7 / 16-20 | - 16 | MONITORING | 1JM-0716ES | 36 | 14 | 12 | 22 |
| -9 | 9 / 16-18 | - 10 | MONITORING | 1JM-0910ES | 31 | 14 | 8 | 17 |
| -9 | 9 / 16-18 | - 12 | MONITORING | 1JM-0912ES | 36 | 14 | 12 | 17 |
| -9 | 9 / 16-18 | - 14 | MONITORING | 1JM-0914ES | 36 | 14 | 12 | 19 |
| -9 | 9 / 16-18 | - 16 | MONITORING | 1JM-0916ES | 36 | 14 | 12 | 22 |
| -9 | 9 / 16-18 | - 18 | MONITORING | 1JM-0918ES | 37 | 14 | 12 | 24 |
| -9 | 9 / 16-18 | - 20 | MONITORING | 1JM-0920ES | 40 | 14 | 14 | 27 |
| -9 | 9 / 16-18 | - 22 | MONITORING | 1JM-0922ES | 40 | 14 | 14 | 27 |
| - 12 | 2003-4-16 | - 12 | MONITORING | 1JM-1212ES | 39 | 17 | 12 | 22 |
| - 12 | 2003-4-16 | - 14 | MONITORING | 1JM-1214ES | 39 | 17 | 12 | 22 |
| - 12 | 2003-4-16 | - 16 | MONITORING | 1JM-1216ES | 39 | 17 | 12 | 22 |
| - 12 | 2003-4-16 | - 18 | MONITORING | 1JM-1218ES | 39 | 17 | 12 | 24 |
| - 12 | 2003-4-16 | - 20 | MONITORING | 1JM-1220ES | 43 | 17 | 14 | 27 |
| - 12 | 2003-4-16 | - 22 | MONITORING | 1JM-1222ES | 43 | 17 | 14 | 27 |
| - 12 | 2003-4-16 | - 26 | MONITORING | 1JM-1226ES | 47 | 17 | 16 | 32 |
| - 14 | 2007-8-14 | - 14 | MONITORING | 1JM-1414ES | 41 | 19 | 12 | 24 |
| - 14 | 2007-8-14 | - 16 | MONITORING | 1JM-1416ES | 41 | 19 | 12 | 24 |
| - 14 | 2007-8-14 | - 18 | MONITORING | 1JM-1418ES | 42 | 19 | 12 | 24 |
| - 14 | 2007-8-14 | - 20 | MONITORING | 1JM-1420ES | 45 | 19 | 14 | 27 |
| - 14 | 2007-8-14 | - 22 | MONITORING | 1JM-1422ES | 45 | 19 | 14 | 27 |
| - 14 | 2007-8-14 | - 26 | MONITORING | 1JM-1426ES | 49 | 19 | 16 | 32 |
| - 17 | 1.1 / 16-12 | - 18 | MONITORING | 1JM-1718ES | 45 | 22 | 12 | 30 |
| - 17 | 1.1 / 16-12 | - 20 | MONITORING | 1JM-1720ES | 46 | 22 | 14 | 30 |
| - 17 | 1.1 / 16-12 | - 22 | MONITORING | 1JM-1722ES | 49 | 22 | 14 | 30 |
| - 17 | 1.1 / 16-12 | - 24 | MONITORING | 1JM-1724 | 48 | 22 | 14 | 30 |
| - 17 | 1.1 / 16-12 | - 26 | MONITORING | 1JM-1726ES | 52 | 22 | 16 | 32 |
| - 17 | 1.1 / 16-12 | - 27 | MONITORING | 1JM-1727 | 52 | 22 | 16 | 32 |
| - 17 | 1.1 / 16-12 | - 27 | MONITORING | 1JM-1727ES | 52 | 22 | 16 | 32 |
| - 17 | 1.1 / 16-12 | - 28 | MONITORING | 1JM-1728 | 52 | 23 | 16 | 32 |
| - 17 | 1.1 / 16-12 | - 30 | MONITORING | 1JM-1730 | 52 | 22 | 16 | 36 |
| - 21 | 1.5 / 16-12 | - 33 | MONITORING | 1JM-1733ES | 52 | 22 | 16 | 38 |
| - 21 | 1.5 / 16-12 | - 26 | MONITORING | 1JM-2126ES | 53 | 23 | 18 | 36 |
| - 21 | 1.5 / 16-12 | - 27 | MONITORING | 1JM-2127ES | 53 | 23 | 20 | 36 |
| - 26 | 1.5 / 16-12 | - 33 | MONITORING | 1JM-2133ES | 55 | 23 | 18 | 41 |
| - 21 | 1.5 / 16-12 | - 42 | MONITORING | 1JM-2142ES | 57 | 23 | 20 | 50 |
| - 26 | 1.5 / 8-12 | - 42 | MONITORING | 1JM-2642ES | 58 | 24 | 20 | 50 |
| - 30 | 1.7 / 8-12 | - 48 | MONITORING | 1JM-3048ES | 65 | 28 | 22 | 55 |
DÉTAILS
Les raccords hydrauliques JIC sont devenus populaires dans l'industrie grâce à leurs nombreux avantages. Ils offrent une connexion sûre et fiable, essentielle aux systèmes hydrauliques. Voici quelques avantages clés :
1. Connexion étanche : les raccords JIC offrent une étanchéité parfaite qui empêche les fuites, garantissant ainsi le fonctionnement efficace des systèmes hydrauliques.
2. Installation facile : les raccords JIC sont rapides et faciles à installer, ce qui permet d'économiser du temps et des coûts de main-d'œuvre.
3. Durable et résistant : Ces raccords sont fabriqués à partir de matériaux de haute qualité, ce qui les rend durables et résistants à l'usure. Cela garantit une longue durée de vie.
4. Polyvalent : les raccords JIC sont compatibles avec une large gamme de systèmes et d'équipements hydrauliques, ce qui en fait un choix polyvalent pour diverses applications.
5. Pression nominale élevée : les raccords JIC peuvent résister à des niveaux de pression élevés, ce qui les rend adaptés à une utilisation dans des applications hydrauliques exigeantes.
6. Conception standardisée : les raccords JIC suivent une conception standardisée qui permet l'interchangeabilité et la compatibilité avec d'autres raccords, réduisant ainsi les risques d'erreurs lors de l'installation.
En conclusion, les raccords hydrauliques JIC offrent de nombreux avantages qui en font un choix populaire pour les systèmes hydrauliques. Leur étanchéité, leur facilité d'installation, leur durabilité, leur polyvalence, leur haute pression nominale et leur conception standardisée en font un choix idéal pour diverses applications.
Fourniture de raccords hydrauliques JIC aux villes de
